Instruments

Page de titre : Vidius (1508-1569), Chirurgia e greco in latinum conversa,Vido Vidio Florentino interprete, cum nonnullis ejusdem Vidii co[m] mentariis, Paris, Gauthier, 1544

(BIU Santé 248 ou 8727)

Sorte de petit trépan à main

Sorte de petit trépan à main, Vidius (1508-1569), Chirurgia e greco in latinum conversa, Paris, Gauthier, 1544, p. 115

Tarières à main

Tarières à main, Vidius (1508-1569), Chirurgia e greco in latinum conversa, Paris, Gauthier, 1544, p. 116

Tarières à main avec poignet

Tarières à main avec poignet, Vidius (1508-1569), Chirurgia e greco in latinum conversa, Paris, Gauthier, 1544, p. 120

Tarière à cordelette

Tarière à cordelette, [cette tarière pourrait correspondre à la conception de l’instrument employé par Archigène pour ouvrir une dent douloureuse] Vidius (1508-1569), Chirurgia e greco in latinum conversa, Paris, Gauthier, 1544, p. 117

Reconstitution d’une drille, dite à « va-et-vient », pour la confection d’une prothèse

Drille, pour la prothèse. Le mouvement de « va-et-vient » de la barre en bois entraîne la rotation du « foret » en métal par enroulement de la corde

(Cliché, ASPAD)

Foret à archet

Trépan à archet, Vidius (1508-1569), Chirurgia e greco in latinum conversa, Paris, Gauthier, 1544, p. 118

Foret à enroulement

Trépan à enroulement, Vidius (1508-1569), Chirurgia e greco in latinum conversa, Paris, Gauthier, 1544, p. 119

Page de titre : Joannis Andreæ Croce Chirurgiæ Joannis Andreæ a Croce, Veneti medici … Libri Septem, quamplurimis instrumentorum imaginibus arti chirurgicæ opportunis suis locis exornati, theoricam, practicam, ac cerissimam experientiam continentes … nunc primum in lucem editi, Venetiis, Zilettus Jordanus, 1573

(BIU Santé 20826)

Trois systèmes à archet pour la chirurgie osseuse

Trois systèmes à archet pour la chirurgie osseuse, Joannis Andreæ Croce Chirurgiæ Joannis Andreæ a Croce, Venetiis, Zilettus Jordanus, 1573, p. 40 à 42

Trois systèmes à archet pour la chirurgie osseuse

Trois systèmes à archet pour la chirurgie osseuse, Joannis Andreæ Croce Chirurgiæ Joannis Andreæ a Croce, Venetiis, Zilettus Jordanus, 1573, p. 40 à 42

Trois systèmes à archet pour la chirurgie osseuse

Trois systèmes à archet pour la chirurgie osseuse, Joannis Andreæ Croce Chirurgiæ Joannis Andreæ a Croce, Venetiis, Zilettus Jordanus, 1573, p. 40 à 42

Reconstitution d’une drille, dite à « va-et-vient », pour la confection d’une prothèse

Drille, pour la prothèse. Le mouvement de « va-et-vient » de la barre en bois entraîne la rotation du « foret » en métal par enroulement de la corde

(Cliché, ASPAD)

Deux tarières

Deux tarières en chirurgie générale, Joannis Andreæ Croce Chirurgiæ Joannis Andreæ a Croce, Venetiis, Zilettus Jordanus, 1573, p. 129

Page de titre : Cornelis, Solingen, (1641-1687), Hand-Griffe der Wund-Artzney nebst dem Ampt und Pficht der Weh-Mutter, Frankfort an der Oder, Verlegts Jeremias Schrey und Heinrich Joh. Meyers Erben. Gedruckt bey Christoph Andreas Zeitlern, 1693

(BIU Santé 6519)

Page de titre : René Jacques Croissant de Garengeot, (1688-1759), Nouveau traité des instruments de Chirurgie les plus utiles, et de plusieurs machines propres pour les maladies des os, Dans lequel on examine leurs parties, leurs dimensions, leurs usages, & on fait sentir la vraïe manière de s’en servir. Ouvrage très-nécessaire aux Chirurgiens, & très utile pour les Couteliers ; enrichi de Figures en taille douce, qui répondent à l’explication. Par René Jacques Croissant de Garengeot, chirurgien à Paris. La Haye, Henri Scheurleer, 1725

(BIU Santé 30818)

Fig. 1, p. 37. Langue de serpent. « Si la carie est un peu plus profonde, et qu’elle n’ait pourtant point découvert le gros nerf qui passe dans le canal creusé le long de la dent, il faut (après en avoir bien connu l’étendue) dilater l’entrée en tournant dedans une de nos langues de serpent, ou un autre petit instrument semblable », René Jacques Croissant de Garengeot, (1688-1759), Nouveau traité des instruments de Chirurgie les plus utiles, La Haye, Henri Scheurleer, 1725, T II, p. 41

Page de titre : Pierre Fauchard (1679-1761), Le Chirurgien Dentiste ou Traité des Dents, où l’on enseigne les moyens de les entretenir propres & saines, de les embellir, d’en réparer la perte & de remédier à leurs maladies, à celles des Gencives & aux accidens qui peuvent survenir aux autres parties voisines des Dents. Avec des Observations & des Réflexions sur plusieurs cas singuliers. Ouvrage enrichi de quarante planches en taille douce, Paris, Jean Mariette, 1728

(BIU Santé 31332)

Foret à ébizeler

Pl. 14, détail, Fig. 1, T. II, p. 56. « Pour agrandir les ouvertures des caries, […], le Dentiste pose l’instrument qu’il tient de la main droite sur l’endroit carié ; il le tourne entre le pouce & l’indicateur de gauche à droit et de droit à gauche ; de cette façon, il agrandit & élargit le trou de la dent cariée », Pierre Fauchard (1679-1761), Le Chirurgien Dentiste ou Traité des Dents, Paris, Jean Mariette, 1728, T II, p. 57

Équarrissoirs et poinçon

Pl. 33. Fig. 1, « grand équarrissoir servant à agrandir les cavitez des racines des dents, lorsqu’on veut y introduire des tenons »
Fig. 2, « moyen équarrissoir servant aussi à agrandir les cavitez des racines des dents, lorsqu’on veut introduire des tenons plus petits »
Fig. 3, « poinçon servant à percer le plomb introduit dans quelque racines de dent, dont le canal est trop délabré pour servir à recevoir un tenon, à moins qu’il ne soit auparavant plombé »
Pierre Fauchard (1679-1761), Le Chirurgien Dentiste ou Traité des Dents, Paris, Jean Mariette, 1728, T II, p. 235-236

Un instrument servant à fabriquer les pièces artificielles, mais aussi pour « augmenter » le canal du corps de la dent

Un instrument servant à fabriquer les pièces artificielles, mais aussi pour « augmenter » le canal du corps de la dent :
Pl. 30, p. 233, « Chevalet monté avec son foret et partie de son archet tronqué, vu d’un seul côté dans toute son étendue.
A. Le cuivrot, ou espèce de tambour servant comme de poulie à la corde de l’archet
B. L’arbre du chevalet
C. Le foret
D. L’archet
E. La corde de l’archet

Page de titre : Phillip Pfaff (1713-1766), Abhandlung von den Zähnen des menschlichen Körpers und deren Krankheiten, Berlin, Bey Haude und Spener, 1756

(BIU Santé 72110)

Tab. VII, détail, Fig. VIII et IX : « Deux instruments, l’un droit, l’autre à angle droit pour agrandir la cavité trop petite d’une dent pour pouvoir ensuite l’obturer », Phillip Pfaff (1713-1766), Abhandlung von den Zähnen des menschlichen Körpers und deren Krankheiten, Berlin, Bey Haude und Spener, 1756, p. 167

Page de titre : Anselme-Louis-Bernard-Brechillet Jourdain (1734-1816), Nouveaux élémens d’odontalgie, Paris, Guillaume Desprez, 1756

(BIU Santé 72136)

« Porte-Ecarissoir »

Description du « Porte-Ecarissoir » p. 215
A- La Manivelle
BB. L’arbre après lequel tient un pignon, dont les dents s’engrainent dans celles d’une roue de chant
C- La roue de chant
D- Le porte Ecarissoir
E- L’Ecarissoir
F- L’anneau dans lequel on passe le doigt
GG-La cage de l’instrument
« 1° Il entame l’émail de la dent sans causer la moindre douleur. 2°Le malade peut faire l’opération lui-même. 3° Le malade n’a pas besoin de tenir la bouche ouverte plus d’un pouce de hauteur. 4° La force de cet instrument dépend en partie de la personne sur laquelle j’opère, parce que plus elle ferme la bouche, plus elle appuie dessus et conséquemment le fait agir avec plus d’activité. 5° Le malade n’est point assujetti à voir l’effort que le Dentiste fait pour entamer l’émail de la dent en se servant de l’écarissoir ordinaire. 6° Il n’y a point à craindre que la langue, ou la membrane interne de la bouche soit endommagée, si l’instrument glisse », Anselme-Louis-Bernard-Brechillet Jourdain (1734-1816), Nouveaux élémens d’odontalgie, Paris, Guillaume Desprez, 1756, p. 206-207

« Porte-Ecarissoir »

Description du « Porte-Ecarissoir » p. 215
A- La Manivelle
BB. L’arbre après lequel tient un pignon, dont les dents s’engrainent dans celles d’une roue de chant
C- La roue de chant
D- Le porte Ecarissoir
E- L’Ecarissoir
F- L’anneau dans lequel on passe le doigt
GG-La cage de l’instrument
« 1° Il entame l’émail de la dent sans causer la moindre douleur. 2°Le malade peut faire l’opération lui-même. 3° Le malade n’a pas besoin de tenir la bouche ouverte plus d’un pouce de hauteur. 4° La force de cet instrument dépend en partie de la personne sur laquelle j’opère, parce que plus elle ferme la bouche, plus elle appuie dessus et conséquemment le fait agir avec plus d’activité. 5° Le malade n’est point assujetti à voir l’effort que le Dentiste fait pour entamer l’émail de la dent en se servant de l’écarissoir ordinaire. 6° Il n’y a point à craindre que la langue, ou la membrane interne de la bouche soit endommagée, si l’instrument glisse », Anselme-Louis-Bernard-Brechillet Jourdain (1734-1816), Nouveaux élémens d’odontalgie, Paris, Guillaume Desprez, 1756, p. 206-207

Page de titre : Étienne Bourdet (1722-1789), Recherches et observations sur toutes les parties de l’art du dentiste, Paris, Jean Thomas Hérissant, 1757

(BIU Santé 31324)

Rugine à ébiseler

Pl. VI, détail, T. II, Fig. 1 « Rugine, en forme de Trois-quart, qui sert à ébiseler et à détruire la carie de certaines dents », Étienne Bourdet (1722-1789), Recherches et observations sur toutes les parties de l’art du dentiste, Paris, Jean Thomas Hérissant, 1757, T II, p. 89

Page de titre : Anselme-Louis-Bernard-Brechillet Jourdain (1734-1816), Traité des dépôts dans le sinus maxillaire, des fractures et des caries de l’une et l’autre mâchoire, suivis de Réflexions et d’Observations sur toutes les Opérations de l'art du Dentiste, Paris, Laurent Charles d’Houry, 1760.

(BIU Santé 30734)

Pl. 2ème, p. 137, détail, « Deux Trépans perforatifs » Fig. 2 et 3, leur manche Fig. 1, et la vis de serrage Fig. 6, Anselme-Louis-Bernard-Brechillet Jourdain (1734-1816), Traité des dépôts dans le sinus maxillaire, des fractures et des caries de l’une et l’autre mâchoire, suivis de Réflexions et d’Observations sur toutes les Opérations de l'art du Dentiste, Paris, Laurent Charles d’Houry, 1760.

« Deux Trépans perforatifs », leur manche et la vis de serrage

Pl. 2ème, p. 137, détail, « Deux Trépans perforatifs » Fig. 2 et 3, leur manche Fig. 1, et la vis de serrage Fig. 6, Anselme-Louis-Bernard-Brechillet Jourdain (1734-1816), Traité des dépôts dans le sinus maxillaire, des fractures et des caries de l’une et l’autre mâchoire, suivis de Réflexions et d’Observations sur toutes les Opérations de l'art du Dentiste, Paris, Laurent Charles d’Houry, 1760.

« Deux Trépans perforatifs », leur manche et la vis de serrage

Pl. 2ème, p. 137, détail, « Deux Trépans perforatifs » Fig. 2 et 3, leur manche Fig. 1, et la vis de serrage Fig. 6, Anselme-Louis-Bernard-Brechillet Jourdain (1734-1816), Traité des dépôts dans le sinus maxillaire, des fractures et des caries de l’une et l’autre mâchoire, suivis de Réflexions et d’Observations sur toutes les Opérations de l'art du Dentiste, Paris, Laurent Charles d’Houry, 1760.

Page de titre : B. W. Weinberger, An introduction to the History of dentistry in America, St. Louis, Mosby, 1948

(BIUSanté142808)

Rouet de la mère de John Greenwood (1760-1819)

Rouet de la mère de John Greenwood (1760-1819), reproduit dans B. W. Weinberger, An introduction to the History of dentistry in America, St. Louis, Mosby, 1948, Vol. II, p. 254, à partir du New York Academy of Medicine Journal, 3-07-1934

Page de titre : Felix, Perez Arroyo, (1755-1809), Tratado de las operaciones que deben practicarse en la dentadura y método para conservarla en buen estado. Recopilado de los mejos autores, y adornado con láminas que manifiestan la diferencia, forma y figura de los instrumentos necesarios para dichas operaciones, Madrid, Franganillo, 1799. Ediciòn facsímil, Salamanca Real Academia Nacional de Medicina, 2012

(Coll. part.)

Foret

Pl. I, détail, Fig. 1, Foret similaire à celui de Fauchard, Felix, Perez Arroyo, (1755-1809), Tratado de las operaciones que deben practicarse en la dentadura y método para conservarla en buen estado, Madrid, Franganillo, 1799. Ediciòn facsímil, Salamanca Real Academia Nacional de Medicina, 2012, p. 226

(Coll. part.)

Page de titre : Louis Laforgue (?-1816), L’Art du dentiste, ou manuel des opérations de chirurgie qui se pratiquent sur les dents, et de tout ce que les dentistes font en dents artificielles, obturateurs et palais artificiels, Paris, Crouillebois, Barois jeune, Méquignon, Gabon et Comp., 1802

(BIU Santé 31409)

Page de titre : Johan Jakob Joseph Serre (1759-1830), Praktische Darstellung aller Operationen der Zahnarztneikunst, Berlin, Th. La Garde, 1803

(Coll. part.)

« Sorte d’aiguille pouvant servir comme un foret »

Tab. XXVIII, détail, Fig. 1. « Pour percer une dent abcédée », il prend une sorte d’aiguille qu’il tourne entre le pouce et l’index pour percer la dent (instrument précurseur d’une fraise à main), Johan Jakob Joseph Serre (1759-1830), Praktische Darstellung aller Operationen der Zahnarztneikunst, Berlin, Th. La Garde, 1804, p. 455-457

(Coll. part.)

Page de titre : Neues Jonrnal der practischen Heilkunde. Berlin, C. W. Hufeland, in Ungers Journalbhandlung, 1803

(BIU Santé 90740)

Heinrich Lautenschläger, « Nachricht von einem neuen Zahn-Instrument womit tief in der Kinnlade zurûckgebliebene Zahnwurzel mit Leichtigkeit senkrecht herausgehoben werden könen ; nebst einer Beschreibung eines dazu zweckmäsigen Bohrers »,

Porte-foret à manivelle et trois roues crantées

Tab 2. Très apparenté au porte équarrissoir de Jourdain (1756). Porte-foret à manivelle et trois roues crantées. La plus grosse d’entre elles est reliée à la manivelle et actionne les autres.
Fig. 1, porte-foret complet, vue supérieure.
Fig. 2 porte-foret ouvert avec ses trois forets.
Fig. 3, cache du porte-foret avec les trous pour le passage des forets.
Heinrich Lautenschläger, « Nachricht von einem neuen Zahn-Instrument …. », p. 50 -55

Porte-foret mécanique

Porte-foret mécanique (incomplet), manque-t-il un archet ? manche en nacre ouvragé, entrainement par deux poulies .La première poulie (manivelle manquante) est près de la virole travaillée; la deuxième qui porte le foret ou la fraise est à l’extrémité de l’instrument ; un fil relie les deux poulies. Début XIXe s.
L x l x e (en cm) 15,7 x 2 x 1,3

AP 2003 6.3.10.3 (Musée AP-HP, cliché F. Marin)

Page de titre : Christophe-François Delabarre (1787-1862), Odontologie ou observations sur les dents humaines suivies de quelques idées nouvelles sur le mécanisme des dentiers artificiels, Paris, l’auteur, 1815

(APFPH120)

Foret

Pl. IV, détail, Fig. 11, « petit foret à main monté sur un touret à l’archet : a) foret, b) poulie pour l’archet, c) manche. « Il faut préparer le trou de la racine [pour y mettre en place un pivot] , non avec un écarrissoire, ainsi qu’on le fait communément, ce qui le forme conique, mais il faut se servir de ce petit foret qui fera un trou dont le diamètre sera égal dans toute sa profondeur », Christophe-François Delabarre (1787-1862), Odontologie ou observations sur les dents humaines suivies de quelques idées nouvelles sur le mécanisme des dentiers artificiels, Paris, l’auteur, 1815, p. 68,69.

Porte-foret à main avec le foret, milieu XIXe s.

Porte-foret à main, manche en ivoire en partie à facettes, milieu XIXe s.
L x l x e (en cm) 18,8 x 1 x 1

AP 2003 6.3.10.2 (Musée AP-HP, cliché F. Marin)

Page de titre : Christophe François Delabarre (1787-1862), Traité de la partie mécanique de l’art du chirurgien-dentiste, ouvrage orné de 42 planches, Paris, Croullebois, Gabon et Méquignon-Marvis, 1820

(BIU Santé 31410)

Un touret pour la prothèse

Pl I, détail, Fig. 4. « Un touret avec divers porte–aiguilles [forets] vissé sur un morceau de bois long de huit ou dix pouces, afin d’appuyer la main qui soutient ce qu’on veut percer. Pour s’en servir, on pince le touret, ainsi monté sur la mâchoire de l’étau », Christophe François Delabarre (1787-1862), Traité de la partie mécanique de l’art du chirurgien-dentiste, ouvrage orné de 42 planches, Paris, Croullebois, Gabon et Méquignon-Marvis, 1820, T. I, p. 35

Porte-forets, archets, drille pour la prothèse

Pl. II, détail. Fig. 5, « Les porte-forets de bijoutiers sont aussi employés par quelques dentistes. Mais ils sont loin de réunir les avantages du touret (Pl. I, Fig. 4)
Fig. 6, « Il faut avoir plusieurs archets d’acier ou de baleine, auxquels on adapte de la corde de boyau, à l’aide de laquelle on fait mouvoir le touret ou le porte-foret »
Fig. 7, « le drille est aussi un outil très commode pour percer les plaques », Christophe François Delabarre (1787-1862), Traité de la partie mécanique de l’art du chirurgien-dentiste, ouvrage orné de 42 planches, Paris, Croullebois, Gabon et Méquignon-Marvis, 1820, T. I, p. 36

Reconstitution d’une drille, dite à « va-et-vient », pour la confection d’une prothèse

Drille, pour la prothèse. Le mouvement de « va-et-vient » de la barre en bois entraîne la rotation du « foret » en métal par enroulement de la corde

(Cliché, ASPAD)

Page de titre : J.-C. F. Maury (1786-1840), Manuel du dentiste, Paris, Gabon, 1822

(APHPF00110)

Porte-foret

Pl. IV, Fig. 1. Nouveau porte- foret monté
Fig. 2 et 3. Ses deux bandes de cuivre, l’une supérieure et l’autre inférieure
Fig. 4. Cordonnet de soie communiquant le mouvement de rotation aux poulies
Fig. 5. Support taraudé pour fixer les deux bandes de cuivre au moyen d’une vis
Fig. 6. Coussinet mu par une vis qui traverse le manche
Fig. 7. Coussinet fixe, traversé par la vis retenue à son collet par une goupille
Fig. 8. Tige traversant le manche, et faisant mouvoir le coussinet n° 6
Fig. 9. Foret

Page de titre : J.-C. F., Maury (1786-1840), Traité complet de l’art du dentiste d’après l’état actuel des connaissances, Paris, Gabon 1828

(APHPF00111)

Page de titre : J.-C. F. Maury (1786-1840), Traité complet de l’art du dentiste d’après l’état actuel des connaissances, Planches (couleurs). Paris, Gabon, 1828

(APHPF 210)

Porte-foret

PL XXIII, détail,
1. Porte-foret à l’aide duquel on peut perforer des racines placées au fond de la bouche
2. Cordonnet de soie communiquant le mouvement de rotation aux deux poulies du porte-foret
3. Tige traversant le manche du porte-foret, se vissant et se dévissant dans le coussinet qui porte les deux poulies, afin de tendre et de détendre à volonté le cordonnet
4. Foret, J.-C. F. Maury (1786-1840), Traité complet de l’art du dentiste d’après l’état actuel des connaissances, Planches (couleurs). Paris, Gabon, 1828, p. 502

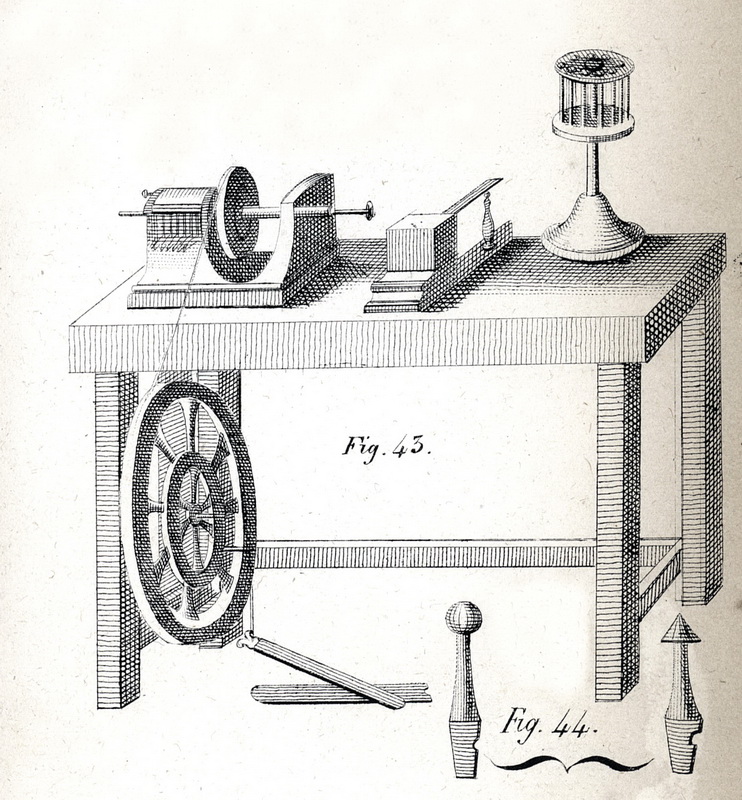

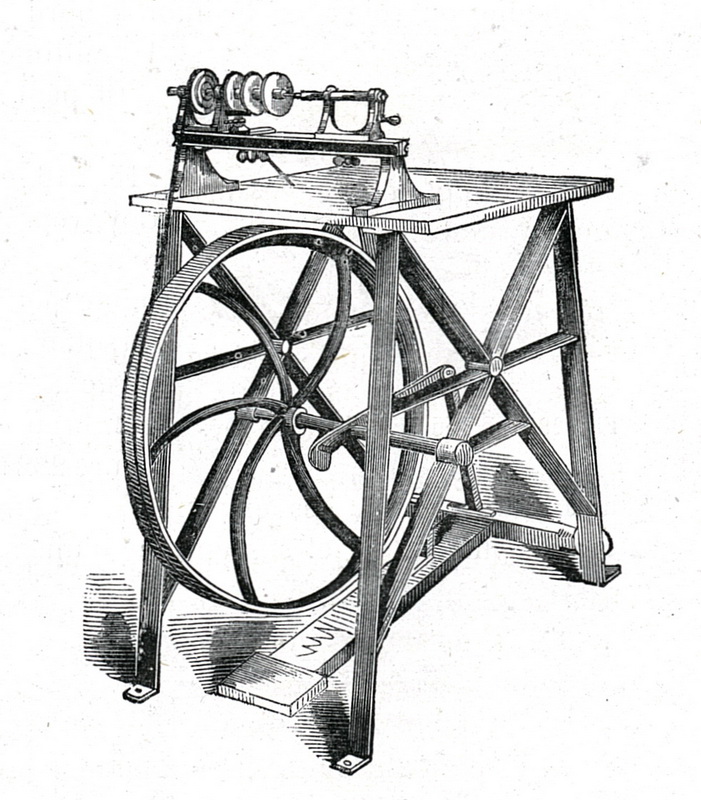

Touret pour faire les ressorts à spirale en prothèse

PL. XXII, détail, Touret pour faire les ressorts à spirale.-C. F. Maury (1786-1840), Traité complet de l’art du dentiste d’après l’état actuel des connaissances, Planches (couleurs). Paris, Gabon, 1828, p. 508

Page de titre : Pierre-Joachim Lefoulon ( ?-1841), Nouveau traité théorique et pratique de l’art du dentiste, Paris, Fortin, Masson, 1841

(APHPFF221)

Deux équarrissoirs d’acier

Équarissoir d’acier pour préparer le canal à recevoir un pivot. « On se sert d’un équarrissoir d’acier non trempé de deux centimètres de long, à trois faces, à bords tranchants et montés sur un manche octogonal », Pierre-Joachim Lefoulon ( ?-1841), Nouveau traité théorique et pratique de l’art du dentiste, Paris, Fortin, Masson, 1841, p. 365

Fraises

P. 259, Fraises.

Trois fraises à main

Trois tailles de fraises boules à main, manches ébène, 2ème moitié du XIXe s.

(Musée dentaire de Lyon, cliché P Baron)

Page de titre : William Rogers (1818-1852), Encyclopédie du Dentiste ou répertoire général de toutes les connaissances médico-chirurgicales …. Paris, J.-B. Baillière, 1845

(APHPF00091)

Porte-lime et foret à rotation [Le premier probablement]

Pl. II, détail, Fig. 3. Porte-lime et foret à rotation. « L’anneau A que l’on pose ordinairement entre l’index et le pouce, supporte le manche cannelé B à rivet libre qui est surmonté d’un porte-foret à coulisses, qui se serre et se desserre à volonté pour contenir la lime C à tête ronde, ou le foret D. [… ] Le porte-lime est d’une utilité éminente pour nettoyer la carie des dents et des racines, dans le cas de plombage », William Rogers (1818-1852), Encyclopédie du Dentiste ou répertoire général de toutes les connaissances médico-chirurgicales …. Paris, J. B. Baillière, 1845, p. 459

Porte-foret mécanique, milieu XIXe s.

Porte-foret mécanique manche en ivoire, tige en métal, avec système de fixation du foret par blocage différent du porte-lime et foret de Rogers
L x l x e (en cm) 11,3 x 3 x 0,8

AP 2003 6.3.10.11 (Musée AP-HP, cliché F. Marin)

Page de titre : John Tomes (1815-1895), A systeme of Dental Surgery, Philadelphia, Lindsay and Blakiston, 1859

(BIU Santé 15/4)

Trois propositions de fraises

Trois tailles de « boutons de roses »
Fig. 132. Fraise montée sur un manche (avec poignet pour l’actionner) en béquille (traduction 1873)
Fig. 133. Forme modifiée du « bouton de rose »
Fig. 134. Foret fait d’une pièce cylindrique d’acier dont l’extrémité est sectionnée de chaque côté
John Tomes (1815-1895), A systeme of Dental Surgery, Philadelphia, Lindsay and Blakiston, 1859, p. 398-399

Porte-fraise mécanique de Ward

Porte-fraise mécanique de Ward, manche en forme de croissant en ivoire qui actionne la rotation, corps en ivoire rainuré, tige métal pour fraises et forets, 1840

(Cliché, ASPAD)

Fig. 177. Foret pour ouvrir la cavité de la pulpe, John Tomes (1815-1895 et Charles Tomes (1846-1928), Traité de Chirurgie dentaire ou Traité complet de l’art du dentiste, trad. 2^e ed. Dr G. Darin, Paris, F. Savy, 1873, p. 374

Page de titre : Bouchut E., Després A., Dictionnaire de thérapeutique médicale et chirurgicale, Paris, Germer Baillière, 1867

(BIU Santé 27518)

Fraise à main

Fig. 141, détail. « Lorsque la pulpe dentaire s’enflamme à la suite d’une obturation pour une carie avec altération de la pulpe, il faut enlever l’obturation. Si l’on n’y arrive point, on trépane la dent avec une petite fraise, on traite l’inflammation de la pulpe et l’on a recours ensuite à une autre obturation », Bouchut E., Després A., Dictionnaire de thérapeutique médicale et chirurgicale, Paris, Germer Baillière, 1867, p. 386

Page de titre : Anton Buzer, Handbuch der Zahnheilkunde, Berlin, A. Hirschwald, 1867

(BIU Santé 199255)

Forets

Un foret pointu et l’autre en forme de lance, Anton Buzer (?), Handbuch der Zahnheilkunde, Berlin, A. Hirschwald, 1867, p. 127

Porte-foret à main, ca 1840

Porte-foret à main, manche en nacre, embout et virole en argent travaillé, tige en métal avec son foret acier doré et système d’éjection du foret, ca 1840

AP 2003 6.3.10.5 (Musée AP-HP, cliché F. Marin)

Fraises à main

Fraises à main, Anton Buzer (?), Handbuch der Zahnheilkunde, Berlin, A. Hirschwald, 1867, p. 128

Page de titre : Samuel S. White, Catalogue of Dental Materials. Furniture, instruments, etc., Philadelphia, 1867

Consulter le document en ligne

Porte-foret de Merry

Porte-foret de Merry, manche en ivoire, « il peut servir sous l’angle souhaité », Samuel S. White, Catalogue of Dental Materials. Furniture, instruments, etc., Philadelphia, 1867, p. 72

DOSSIER. Fraises et forets à main

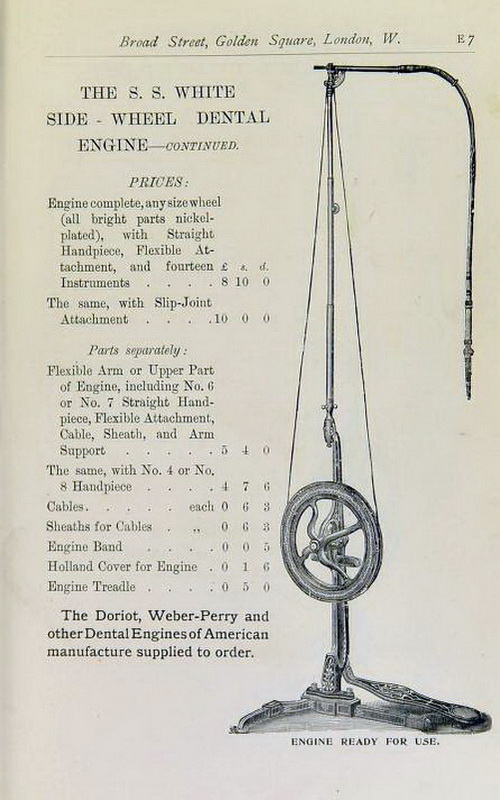

Samuel S. White, Catalogue of Dental Materials. Furniture, instruments, etc., Philadelphia, 1867, p. 68 à 71

CONSULTER LE CATALOGUE (4 images) >>>

Page de titre : Sigismond François Jaccoud, (Dir), Nouveau dictionnaire de médecine et de chirurgie pratiques, Paris, J.-B. Baillière et fils, T XI, 1869

(BIU Santé 33923X11)

Fig. 16, détail. 1, 2, 3, 4, 5. « Fraises pour nettoyer les dents cariées », Sigismond François Jaccoud, (Dir), Nouveau dictionnaire de médecine et de chirurgie pratiques, Paris, J.-B. Baillière et fils, T XI, 1869, p. 165

Fraise roue à main

Fraise roue à main, tout métal, manche à facettes, fin XIXe

(Musée dentaire de Lyon, cliché P Baron)

Fraise trapézoïdale à main

Fraise trapézoïdale à main, tout métal, manche à facettes, fin XIXe s.

(Musée dentaire de Lyon, cliché P Baron)

Porte-foret et fraise

Fig. 17, Porte-Foret et fraise, modèle simple et à double engrenage, permettant de fraiser d’arrière en avant, Sigismond François Jaccoud, (Dir), Nouveau dictionnaire de médecine et de chirurgie pratiques, Paris, J. B. Baillière et fils, T X, 1869, p. 165

Porte-foret, type Archimède, ca 1840

Porte-foret, type Archimède, manche à facettes en ivoire, supportant la vis d’Archimède, poignet en ivoire tenue par l’autre main qui par un mouvement de va et vient fait tourner le cardan qui entraîne la fraise. La poignée sert de réserve à fraises, ca 1840

(Cliché, ASPAD)

Moteur électrique à fraiser de Green, première pièce à main entrainée par un moteur électrique

C’est la première pièce à main entrainée par un moteur électrique libérant ainsi l’autre main. Mais lourd et encombrant il est difficile à manier et de plus la batterie s’épuisant très vite, cet ingénieux système décevra rapidement. Le modèle sera retiré de la vente trois ans après sa présentation.
« History of the dental and oral science in America », American Academy of Dental Science, 1876, p. 119-120.

>> Consulter ce document en ligne

Page de titre : John Tomes (1815-1895) et Charles Tomes (1846-1928), Traité de Chirurgie dentaire ou Traité complet de l’art du dentiste, trad. 2^e ed. Dr G. Darin, Paris, F. Savy, 1873

(BIU Santé 353592)

Foret pour ouvrir la cavité de la pulpe

Fig. 177. Foret pour ouvrir la cavité de la pulpe, John Tomes (1815-1895) et Charles Tomes (1846-1928), Traité de Chirurgie dentaire ou Traité complet de l’art du dentiste, trad. 2^e ed. Dr G. Darin, Paris, F. Savy, 1873, p. 374

Page de titre : C. A. Harris (1806-1860) et Ph. H. Austen (1822-1878), Traité théorique et pratique de l’art du dentiste : comprenant l’anatomie, la physiologie, la pathologie, la thérapeutique, la chirurgie, et la prothèse dentaire. Trad. de l’anglais sur la 10e éd., annoté et considérablement augmenté par E. Andrieu, Paris, Baillière, 1874 (The principles and practice of dental surgery, Philadephia, Lindsay & Blakiston, 1850)

(APHPF344)

Modèles divers de fraises à main

Fig. 78. « Ces divers modèles de fraises sont très utiles pour élargir l’orifice des cavités », C. A. Harris (1806-1860), et Ph. H., Austen (1822-1878), Traité théorique et pratique de l’art du dentiste, Paris, Baillière, 1874, p. 339

Bague du Dr Westcott

Fig. 79. Bague du Dr Westcott. « La pression contre la main de la fraise tenue entre le pouce et l’index, produit souvent une grande irritation. Pour parer à cet inconvénient, on peut se servir avec avantage d’une bague inventée par le Dr Westcott. Elle consiste en un anneau qui s’adapte à l’index ou au médius, et en une petite cupule qu’on y a soudée à un endroit de sa face externe », », C. A. Harris (1806-1860), et Ph. H., Austen (1822-1878), Traité théorique et pratique de l’art du dentiste, Paris, Baillière, 1874, p. 339-340

Anneau ouvert d’Harris

Fig. 80. Anneau ouvert d’Harris. « Il est plus commode en ce que la pression peut être exercée plus énergiquement, sans crainte d’irritation pour le doigt auquel il s’adapte plus facilement, puisque l’anneau est ouvert », C. A. Harris (1806-1860), et Ph. H., Austen (1822-1878), Traité théorique et pratique de l’art du dentiste, Paris, Baillière, 1874, p. 339-340

Manche à support mobile

Fig. 81. « Manche court à support mobile et tournant pour la paume de la main ; on peut, en l’employant, se servir d’une drille ordinaire sans crainte de se blesser la main », C. A. Harris (1806-1860), et Ph. H., Austen (1822-1878), Traité théorique et pratique de l’art du dentiste, Paris, Baillière, 1874, p. 340

Manche du Dr Forbes

Fig. 82. « Le Dr Forbes a adapté aux fraises, ciseaux et gouges à émail un manche ingénieux qui maintient très-fortement l’emboîtement de leur extrémité carrée par l’effet d’un simple effort de rotation », C. A. Harris (1806-1860), et Ph. H., Austen (1822-1878), Traité théorique et pratique de l’art du dentiste, Paris, Baillière, 1874, p. 340

(Cliché, ASPAD)

Porte-foret perfectionné du Dr Maynard

Fig. 83. Porte-foret perfectionné du Dr Maynard, « Modification d’un porte-foret très ingénieusement conçu pour ouvrir une cavité sur les faces broyante, buccale ou contiguë postérieure des molaires. Il est construit de façon à faire mouvoir la mèche dans trois directions différentes ; mais l’instrument primitif, comme dans le cas du foret mis en mouvement par un archet, exigeait l’emploi des deux mains. Pour parer à cette difficulté, on l’a modifié de telle façon qu’on peut s’en servir avec une seule main », C. A. Harris (1806-1860), et Ph. H., Austen (1822-1878), Traité théorique et pratique de l’art du dentiste, Paris, Baillière, 1874, p. 341

Porte-foret de Hickleys, ca 1860

Porte-foret de Hickleys, insculpé Coxeter. Manche rond en ivoire, virole en cuivre. L’entraînement est produit par un système de pince, cordonnet et de deux poulies. Ne demande que l’usage d’une seule main. Londres ca 1860

(Cliché, ASPAD)

Porte-foret de M. Mac Dowell

Fig. 84. Porte-foret de Mac Dowell. On peut s’en servir d’une seule main. « Il est construit sur le principe de l’hélice. Le porte-foret, fixé à l’extrémité d’une vis, est mis en mouvement au moyen d’un écrou adapté au manche de l’instrument. On peut avec cet instrument faire agir les mèches dans trois directions différentes », C. A. Harris (1806-1860), et Ph. H., Austen (1822-1878), Traité théorique et pratique de l’art du dentiste, Paris, Baillière, 1874, p. 341

Porte-foret de John Lewis

Fig. 85. Porte-foret de John Lewis. « On peut faire agir la mèche dans toutes les directions situées dans le cercle du mouvement depuis le point de ce cercle qui correspond à l’extrémité du manche jusqu’au point opposé de ce cercle », C. A. Harris (1806-1860), et Ph. H., Austen (1822-1878), Traité théorique et pratique de l’art du dentiste, Paris, Baillière, 1874, p. 342

Porte-foret de Chevalier

Fig. 86. Porte-foret de Chevalier. « On peut faire agir la mèche dans différentes directions », C. A. Harris (1806-1860), et Ph. H., Austen (1822-1878), Traité théorique et pratique de l’art du dentiste, Paris, Baillière, 1874, p. 342

Porte-foret et fraise à manivelle, entrainement à cardan, par Collin, 2ème moitié du XIXe s.

Porte-foret et fraise à manivelle, entrainement à cardan, par Collin. Les deux manches en ébène, vis de serrage pour la fraise ou le foret, 2ème moitié du XIXe s.

(Espace muséographique de Garancière, cliché P. Baron)

Porte-foret de Merry

Fig. 87. Porte-foret de Merry. « Le plus simple », C. A. Harris (1806-1860), et Ph. H., Austen (1822-1878), Traité théorique et pratique de l’art du dentiste, Paris, Baillière, 1874, p. 342

Porte-équarrissoir, 2ème moitié du XIXe s.

Porte équarrissoir. La partie flexible fait corps avec l’instrument rotatif, manche en bois, marque S. S. White, 2ème moitié du XIXe s.

(Musée dentaire de Lyon, cliché P. Baron)

Moteur dentaire de Morrison

Fig. 88, Moteur dentaire de Morrison. « La puissance motrice vient d’une pédale. L’inventeur est parvenu à l’aide de ce moteur : 1° à assurer une force de rotation suffisante et continue, plus ou moins grande, d’ailleurs au grès de l’opérateur ; 2° à donner, au moyen de poulies et de ressorts en spirale rigoureusement adaptées, une grande flexibilité à l’extrémité de la longue tige du porte-foret. À cet instrument peuvent s’adapter des forets, des fraises, des têtes de corundum, des brunissoirs, des limes circulaires, etc. », C. A. Harris (1806-1860), et Ph. H., Austen (1822-1878), Traité théorique et pratique de l’art du dentiste, Paris, Baillière, 1874, p. 344

Page de titre : Claudius Ash & Sons, A catalogue artificial teeth, dental materials, instruments, tools, furniture, etc., London, 1875

>> Consulter le document en ligne

DOSSIER. Fraises à main et anneau ouvert

Claudius Ash & Sons, A catalogue artificial teeth, dental materials, instruments, tools, furniture, etc., London, 1875p. 108, 109 et 116

>> CONSULTER LE CATALOGUE (3 images)

Foret d’Archimède

Fig. 1. Cinq inches de long, : Claudius Ash & Sons, A catalogue artificial teeth, dental materials, instruments, tools, furniture, etc., London, 1875, p. 116

Porte-foret, type Archimède, par Blanc, ca 1840

Porte-foret, type Archimède, par Blanc, manche cylindrique en métal supportant la vis d’Archimède, poignet en ivoire tenue par l’autre main qui par un mouvement de va et vient fait tourner la vis (libre dans le cylindre) et le foret, ca 1840

(Cliché, ASPAD)

Trois sortes de porte-forets

Fig. 3. Foret (Mr Coghlan’s)
Fig. 4. Ressort d’Archimède (Hickley’s)
Fig. 5. Ressort d’Archimède (français)
Claudius Ash & Sons, A catalogue artificial teeth, dental materials, instruments, tools, furniture, etc., London, 1875, p. 117

Porte-fraise mécanique par Lüer, ca 1850

Avec Fig. 5, porte-fraise mécanique par Lüer, manches en agate sardoine rubannée présentant des zones concentriques blanches de calcédoine, viroles gravées en vermeil. Arbre d’entraînement en vis d’Archimède à douze hélices, le tout en acier poli, ca 1850

(Cliché, ASPAD)

Machine dentaire perfectionnée de Morrison

Machine dentaire perfectionnée de Morrison, Claudius Ash & Sons, A catalogue artificial teeth, dental materials, instruments, tools, furniture, etc., London, 1875, p. 110

Machine dentaire de S. S. White

Machine dentaire de S. S. White, Claudius Ash & Sons, A catalogue artificial teeth, dental materials, instruments, tools, furniture, etc., London, 1875, p. 111

Contre-angle, pièce à main, forets, fraises, polisseurs

Contre-angle, pièce à main, forets, fraises, polisseurs, Claudius Ash & Sons, A catalogue artificial teeth, dental materials, instruments, tools, furniture, etc., London, 1875, p. 112

Page de titre : Samuel S. White, Catalogue of Dental Materials. Furniture, instruments, etc., Philadelphia, Chestnut St., Corner of Twelfth, 1877

(BIU Santé 34/118)

Fraises à main

Fraises à main dont celles de Forbes, Samuel S. White, Catalogue of Dental Materials. Furniture, instruments, etc., Philadelphia, Chestnut St., Corner of Twelfth, 1877, p. 70 et 71

Fraises à main

Fraises à main dont celles de Forbes, Samuel S. White, Catalogue of Dental Materials. Furniture, instruments, etc., Philadelphia, Chestnut St., Corner of Twelfth, 1877, p. 70 et 71

Tour S. S. White

Tour S. S. White, trois pieds, la pédale reliée à la roue par une tige fixée sur une manivelle qui permet à la roue d’entraîner la corde. Les pieds, la pédale, la potence, la roue et au-dessus sont décorées. Samuel S. White, Catalogue of Dental Materials. Furniture, instruments, etc., Philadelphia, Chestnut St., Corner of Twelfth, 1877, p. 78

Moteur dentaire de S. S. White

Moteur dentaire de S. S. White, Le Cosmos dentaire 1876-1877, édition française du Dental Cosmos

(BIU Santé PF61)

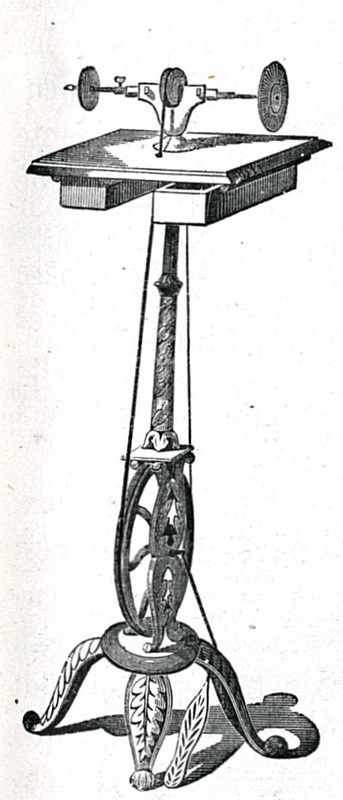

Tour de cabinet et de voyage

Tour de cabinet et de voyage, de Billard et fils, Le Cosmos dentaire 1876-1877, édition française, p. 47, fin du vol. II

Page de titre : Alfred Coleman, Manual of dental surgery & pathology, London, Smith, Elder & Co, 1881

(BIU Santé 18/1A)

Page de titre : Dictionnaire encyclopédique des Sciences Médicales (dir. Dechambre), Paris, G. Masson, F. Asselin, T 27, 1882

(BIU Santé 47118)

Fraises à main de formes diverses

Fig. 45, « les fraises […] présentent un renflement sphérique, cylindrique ou conique, trempé dur et taillé en lime. […] petites limes qu’on manœuvre en leur imprimant avec les doigts un mouvement de rotation […] s’appliquent surtout aux cavités à orifice étroit, là où la rugine manœuvrerait difficilement et permettent de les débarrasser rapidement des corps étrangers et des couches de dentine ramollie » , Dictionnaire encyclopédique des Sciences Médicales (dir. Dechambre), Paris, G. Masson, F. Asselin, T. 27, 1882, p. 322

Bague à cupule s’adaptant à la main

Fig. 46, « petit appareil favorisant la rotation et épargnant en même temps la main de l’opérateur, Dictionnaire encyclopédique des Sciences Médicales (dir. Dechambre), Paris, G. Masson, F. Asselin, T. 27, 1882, p. 322

Drill ou porte-foret

Fig. 47, « petit appareil fort ingénieux […] dans lequel le mouvement de rotation est produit au moyen d’un écrou auquel on fait exécuter des mouvements de va–et-vient sur la tige en hélice qui supporte la fraise. Cet instrument désigné sous le nom de drill, peut être également armé d’un foret ou trépan », Dictionnaire encyclopédique des Sciences Médicales (dir. Dechambre), Paris, G. Masson, F. Asselin, T 27, 1882, p. 323

Porte-foret, type Archimède, par Blanc, ca 1840

Porte-foret, type Archimède, par Blanc, manche cylindrique en métal supportant la vis d’Archimède, poignet en ivoire tenue par l’autre main qui par un mouvement de va et vient fait tourner la vis (libre dans le cylindre) et le foret, ca 1840

(Cliché, ASPAD)

Tour dentaire de White

Fig. 48, « Les praticiens anglais et les Américains emploient aussi depuis quelques années un appareil beaucoup plus compliqué et qui est en réalité une véritable petite machine. Le mouvement imprimé à une pédale est communiqué à une tige mobile en tous sens et disposée de façon à recevoir à son extrémité des fraises ou forets, des perforateurs et autres instruments spéciaux », Dictionnaire encyclopédique des Sciences Médicales (dir. Dechambre), Paris, G. Masson, F. Asselin, T 27, 1882, p. 323-324

Page de titre : C. A. Harris (1806-1860), Ph. H., Austen (1822-1878), Ed. Andrieu (1833-1889), Traité théorique et pratique de l’art du dentiste : comprenant l’anatomie, la physiologie, la pathologie, la thérapeutique, la chirurgie, et la prothèse la prothèse, l’hygiène et un formulaire des maladies de la bouche et des dents., deuxième édition, annotée et considérablement augmentée Paris, J.-B. Baillière, 1884

(BIU Santé 179042)

DOSSIER. Fraises à main, bagues, anneaux, porte-foret

C. A. Harris (1806-1860), Ph. H., Austen (1822-1878), Ed. Andrieu (1833-1889), Traité théorique et pratique de l’art du dentiste, deuxième édition, annotée et considérablement augmentée Paris, J.-B. Baillière, 1884, p. 346 à 349

CONSULTER LE CATALOGUE (4 images) >>>

Moteur dentaire de Morrison

Moteur dentaire de Morrison : « C’est la machine à fraiser ou tour dentaire ou moteur dentaire qui, dans presque tous les cas remplace aujourd’hui la lime » p. 325
Fig. 90, « A. Pied ou support de l’arbre de la roue - B. Roue ou volant - CH. Tige mobile sur l’arbre du volant et articulée avec D au moyen de deux poulies L – MF. Porte-foret à longue tige tournant sur la poulie M flexible au point F grâce à deux ressorts en spirale emboîtés l’un dans l’autre – E. Fraise ou foret – G. Corde à boyau faisant manœuvrer les poulies par suite du mouvement imprimé au volant par la pédale KI – J. Ressort ramenant toujours la tige CH dans la position verticale » p. 326-327
Machine à fraiser de S. S. White
Fig. 91, « modèle perfectionné qui répond à toutes les indications :
1° Deux des pieds de l’appareil (les plus courts) sont munis de prolongements articulés, permettant de l’incliner entièrement ;
2° Sur le côté de la roue (à l’opposé de la pédale) un petit levier qui se manœuvre avec le pied permet d’incliner en avant ou en arrière toute la partie supérieure de l’appareil ;
3° La poulie est mobile autour de l’axe vertical du moteur. De plus, au moyen d’une crémaillère et d’une bague, on peut fixer le bras mobile à un angle quelconque avec le support ;
4° Un système perfectionné de vis de pression permet d’obtenir d’une seule main la tension de la corde ;
5° Le bras mobile peur être abaissé quand on ne s’en sert pas, et on évite qu’il soit faussé aussi facilement.
C. A. Harris (1806-1860), Ph. H., Austen (1822-1878), Ed. Andrieu (1833-1889), Traité théorique et pratique de l’art du dentiste, deuxième édition, annotée et considérablement augmentée Paris, J.-B. Baillière, 1884, p. 325-326

Angles droit, aigu, obtus

Fig. 92, 93, 94. Angles droit, aigu, obtus, C. A. Harris (1806-1860), Ph. H. Austen (1822-1878), Ed. Andrieu (1833-1889), Traité théorique et pratique de l’art du dentiste, deuxième édition, annotée et considérablement augmentée Paris, J.-B. Baillière, 1884, p. 327

Pièce à main perfectionnée de Ash et fils

Fig. 95, Pièce à main perfectionnée de Ash et fils : « cette pièce à main avec douille conique pour les machines à fraiser de Shaw, de S. S. White et autres permet de fixer solidement l’instrument dans la douille », C. A. Harris (1806-1860), Ph. H., Austen (1822-1878), Ed. Andrieu (1833-1889), Traité théorique et pratique de l’art du dentiste, deuxième édition, annotée et considérablement augmentée Paris, J.-B. Baillière, 1884, p. 328

Page de titre : Alfred Coleman (1828-1902), Manuel de chirurgie et de pathologie dentaires, traduit par le Dr Darin, Tours, Bousrez, 1885

(BIU Santé 18/1)

Fraises, forets à main et bague à fraiser

Fig. 74 .Fraises et forets de formes variées.
Fig. 75. Bague à fraiser se plaçant sur l’index, pour faciliter la rotation des instruments et éviter l’échauffement de la main.
Alfred Coleman (1828-1902), Manuel de chirurgie et de pathologie dentaires, traduit par le Dr Darin, Tours, Bousrez, 1885, p. 108

Quatre fraises flammes à main

Quatre tailles de fraises flammes à main, tout métal, manches à facettes, fin XIXe s.

(Musée dentaire de Lyon, cliché P Baron)

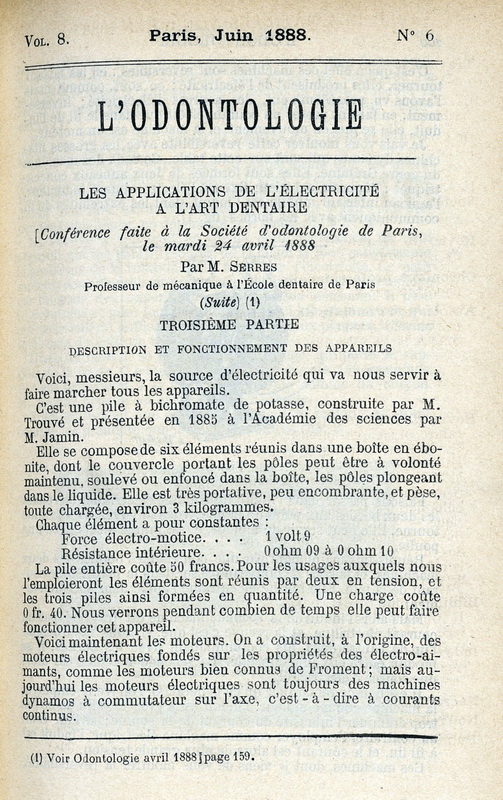

Page de titre : L’Odontologie, Paris, Paul Dubois, Janvier 1888, Vol. 8
Serres, « Les applications de l’électricité à l’Art Dentaire », L’Odontologie, Paris, Paul Dubois, juin 1888, Vol. 8, n° 6

(BIU Santé PF 92)

L’électro-fraise de Trouvé avec son moteur

Fig. 2. L’électro-fraise de Trouvé avec son moteur, une charge de la pile peut la faire fonctionner pendant deux heures, mais s’avère insuffisamment efficace, « Les applications de l’électricité à l’Art Dentaire », L’Odontologie, Paris, Paul Dubois, juin 1888, Vol. 8, n° 6, p. 261

Page de titre : L’Odontologie, Paris, Paul Dubois, Janvier 1888, Vol. 8

(BIU Santé PF 92)

Tour à pédale électrique

Tour à pédale électrique, « M. Nehmer a construit un petit moteur […] L’électro-aimant est sur la même pièce que la fraise, cela économise de la force, le poids mort est nul en quelque sorte et la machine utilise presque toute la force produite ; cet avantage est compensé par un inconvénient : l’électro-aimant formant corps avec la pièce à main, il en résulte un alourdissement notable de l’instrument », L’Odontologie, Paris, Paul Dubois, Janvier 1888, Vol. 8, p. 565

Page de titre : Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, juli, 1888

(BIU Santé P 9)

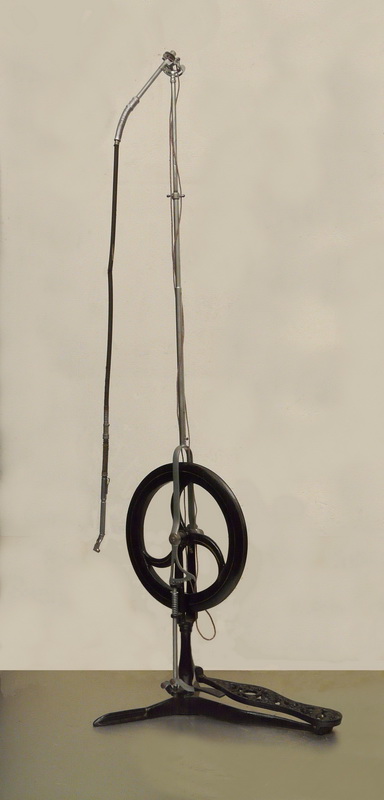

Machine dentaire de Parson Shaw

Machine dentaire de Parson Shaw avec un coude amélioré et un joint articulé universel d’Ellis pour sécuriser le mouvement latéral, fabrication anglaise, Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, juli, 1888, p. IV

Machine à fraiser

Machine à fraiser, similaire à celle de S. S. White 1877 avec ses trois pieds, la pédale reliée à la roue par une tige fixée sur une manivelle qui permet à la roue d’entraîner la corde. Fabrication allemande, modèle C. Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin , juli, 1888, p. V, p. 375

Pièces à main avec divers moteurs

Pièces à main avec divers moteurs,

Pièce à main perfectionnée avec une seringue à eau

Pièce à main perfectionnée du Dr C. – H. Stokes avec une seringue à eau, probablement le premier système de refroidissement du fraisage, Correspondenz-Blatt für Zahnärzte,, Verlag von C. Ash & Sons, Berlin, juli, 1888, p. XVIII

Page de titre : Edmond Andrieu (1833-1889), Traité de dentisterie opératoire, Paris, Doin, 1889

(BIU Santé 20385)

Tour dentaire perfectionné de S. S. White

Fig. 12, 13, 14. Tour dentaire perfectionné de S. S. White. « Les deux pieds de la base se terminent par deux prolongements, articulés à charnière, à l’aide desquels le tour peut être penché d’un côté ou de l’autre, sans toutefois nuire à sa stabilité, ce qui permet d’amener le bras flexible devant le patient », Edmond Andrieu (1833-1889), Traité de dentisterie opératoire, Paris, Doin, 1889, p. 41

Pièce à main directe de White perfectionnée par Ash

Fig. 15, Pièce à main directe de White perfectionnée par Ash, Edmond Andrieu (1833-1889), Traité de dentisterie opératoire, Paris, Doin, 1889, p. 42

Pièces à main à action indirecte de White

Fig. 16. Pièces à main à action indirecte de White, Edmond Andrieu (1833-1889), Traité de dentisterie opératoire, Paris, Doin, 1889, p. 43

Page de titre : Yozsef Abonyi (1858-1914), Compendium der Zahn-Heilkunde, Vienne, Wilhlelm Braumüller, 1889

(BIU Santé Br. 432)

Tour à fraiser et contre-angle

Fig. 50 et 51. Tour à fraiser et contre-angle, Yozsef Abonyi (1858-1914), Compendium der Zahn-Heilkunde, Vienne, Wilhlelm Braumüller, 1889, p. 117

Porte-fraise à main avec sa fraise

Fig. 58. Porte-fraise à main avec sa fraise, Yozsef Abonyi (1858-1914), Compendium der Zahn-Heilkunde, Vienne, Wilhlelm Braumüller, 1889, p. 124

Porte-fraise, foret et trépan à main par Charrière, ca1850

Porte-fraise, foret et trépan à main par Charrière, manche ivoire à facette, tige tournée en balustre en acier poli, virole en maillechort, ca 1850

(Cliché, ASPAD)

Fraises à main

Fig. 59 à 63. Fraises à main, Yozsef Abonyi (1858-1914), Compendium der Zahn-Heilkunde, Vienne, Wilhlelm Braumüller, 1889, p. 124

Fraises pour trépaner

Fig. 90 à 92.Fraises à main pour trépaner les dents saines, Yozsef Abonyi (1858-1914), Compendium der Zahn-Heilkunde, Vienne, Wilhlelm Braumüller, 1889, p. 128

Page de titre : Joseph Riter von Metnitz (1861-1905), Lehrbuch der Zahnheilkunde für praktische Ärzte and Studierende, Wien, Leipzig, Urban & Schwarzenberg, 1891

(BIU Santé 21465)

Porte –foret et forets

Fig. 212. Manche et fraises : a) fraise pour élargir les canaux radiculaires, b) pour donner une forme cylindrique, Joseph Riter von Metnitz (1861-1905), Lehrbuch der Zahnheilkunde für praktische Ärzte and Studierende, Wien, Leipzig, Urban & Schwarzenberg, 1891, p. 336

Porte-fraise mécanique de Ward

Porte-fraise mécanique de Ward, manche en forme de croissant en ivoire qui actionne la rotation, corps en ivoire rainuré, tige métal pour fraises et forets (Ward), 1840

(Cliché, ASPAD)

Tour à fraiser

Fig. 154. Tour à fraiser, Joseph Riter von Metnitz (1861-1905), Lehrbuch der Zahnheilkunde für praktische Ärzte and Studierende, Wien, Leipzig, Urban & Schwarzenberg, 1891, p. 259

Pièce à main

Fig. 151. Pièce à main montée et démontée. : Joseph Riter von Metnitz (1861-1905), Lehrbuch der Zahnheilkunde für praktische Ärzte and Studierende, Wien, Leipzig, Urban & Schwarzenberg, 1891, p. 257

Angles droit et oblique

Fig. 152. Angle droit et oblique, Joseph Riter von Metnitz (1861-1905), Lehrbuch der Zahnheilkunde für praktische Ärzte and Studierende, Wien, Leipzig, Urban & Schwarzenberg, 1891, p. 258

Page de titre, Claudius Ash & Sons, Appendix to 1886 Dental Catalogue, Londres, 1892

(BIU Santé 57637)

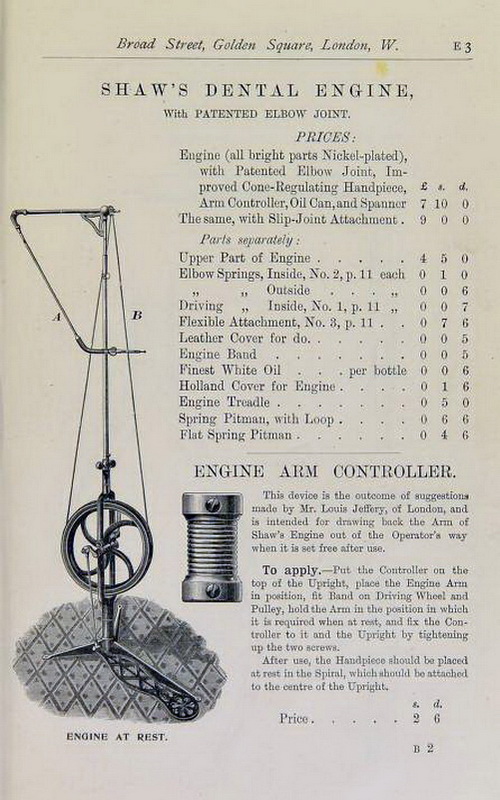

Machine dentaire de Shaw

Machine dentaire de Shaw avec un coude amélioré et un joint articulé universel d’Ellis pour sécuriser le mouvement latéral, Claudius Ash & Sons, Appendix to 1886 Dental Catalogue, Londres, 1892, p. 114

Joint universel d’Ellis

Joint universel de John Ellis qui sécurise les mouvements latéraux et de rotation de la machine de Shaw Claudius Ash & Sons, Appendix to 1886 Dental Catalogue, Londres, 1892, p. 115

Pièce à main n° 7 avec mandrin

Pièce à main n° 7 avec mandrin (perfectionnement américain), Claudius Ash & Sons, Appendix to 1886 Dental Catalogue, Londres, 1892, p. 121

Pièce à main et contre-angle

Pièce à main n° 8, vue intérieure et angle droit n° 3, Claudius Ash & Sons, Appendix to 1886, Dental Catalogue, Londres, 1892, p. 123

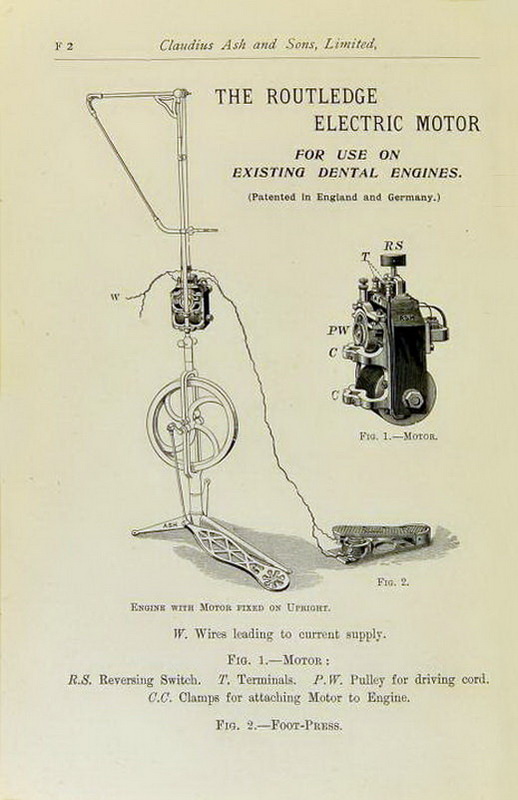

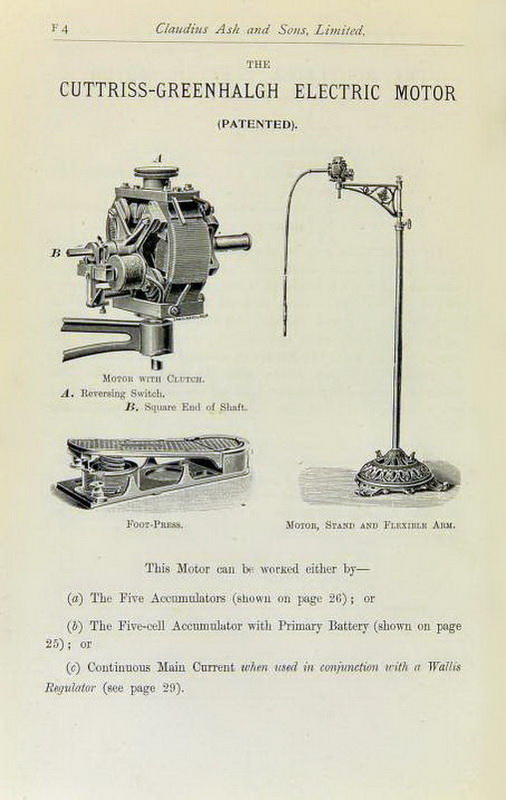

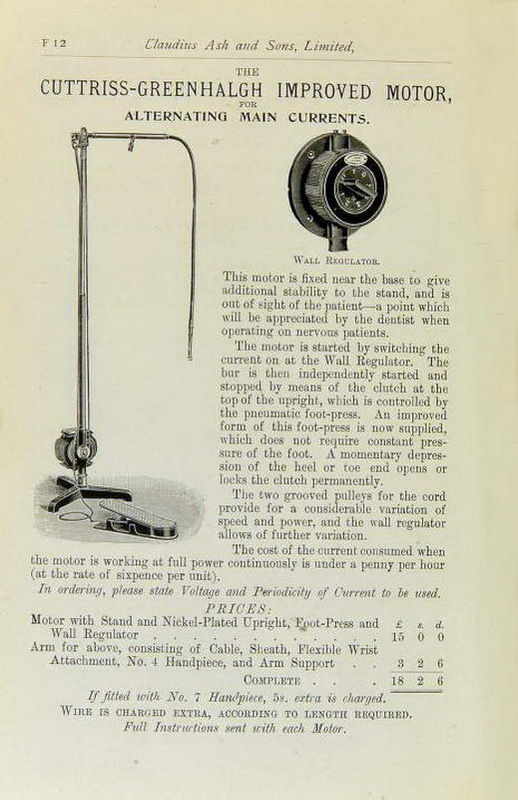

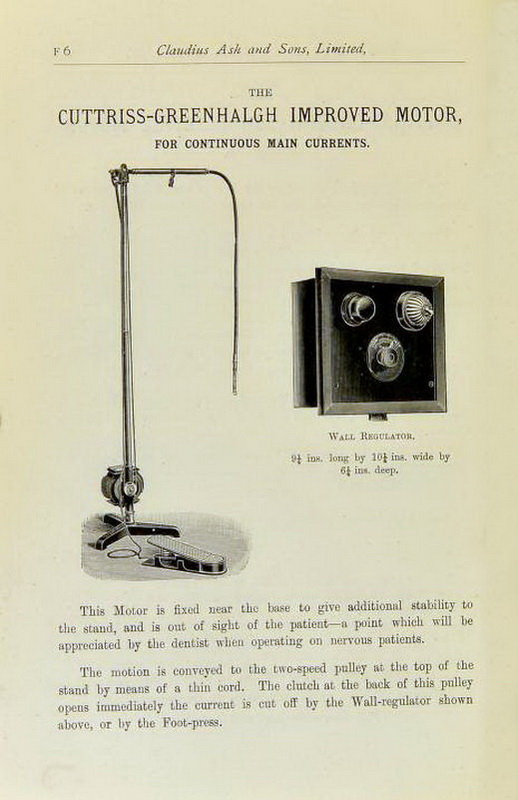

Moteur dentaire de Cuttriss

Moteur dentaire de Cuttriss avec embrayage et A : interrupteur réversible .
Pédale régulatrice
Moteur sur son support avec son bras.
Claudius Ash & Sons, Appendix to 1886 Dental Catalogue, Londres, 1892, p. 111

Tour à pied de Campbell

Tour à pied de Campbell pliable dont la grande roue, actionnée par la pédale, est horizontale. Le cordon passe par cette roue puis par une première poulie verticale située au pied du tour puis par une deuxième verticale à son sommet qui actionne la pièce à main, Claudius Ash & Sons, Appendix to 1886 Dental Catalogue, Londres, 1892, p. 118

Tour à pied de Campbell plié sur sa boite en acajou de transport

Tour à pied de Campbell plié sur sa boite en acajou de transport, Claudius Ash & Sons, Appendix to 1886 Dental Catalogue, Londres, 1892, p. 119

Page de titre : Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, juli, 1892

(BIU Santé P9)

Machine à fraiser à pédale

Machine à fraiser à pédale avec un mécanisme d’articulation du Dr Mannhardt , marque C. Ash & Sonsfixé sur l’axe de la grande roue, Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, juli, 1892, non p.

Page de titre : Le Progrès dentaire, publié par C. Ash et Fils, Paris 1895

(BIU Santé PF 103)

Pièce à main perfectionnée avec une seringue à eau

Pièce à main perfectionnée du Dr C.–H. Stokes avec une seringue à eau (déjà présentée en 1888 dans Correspondenz-Blatt für Zahnärzte), Le Progrès dentaire, publié par C. Ash et Fils, Paris 1895, non p.

Joint perfectionné pour machine à fraiser

Joint perfectionné pour machine à fraiser du Dr Parsons Shaw, marque C. Ash & Sons, breveté oct. 1886, Le Progrès dentaire, publié par C. Ash et Fils, Paris 1895, non p.

Tour à pied de Campbell pliable et plié sur sa boite en acajou

Tour à pied de Campbell pliable dont la grande roue, actionnée par la pédale, est horizontale. Le cordon passe par cette roue puis par une première poulie verticale située au pied du tour puis par une deuxième verticale à son sommet qui actionne la pièce à main, Le Progrès dentaire, publié par C. Ash et Fils, Paris 1895, non p.

Tour à pédale de Shaw avec joint de John Ellis

Tour à pédale de Shaw, marque C. Ash & sons, avec joint de John Ellis. « Ce joint est retenu par un ressort qui le maintient en position ; pour obtenir l’angle voulu, il suffit de lever la bague placée sur le joint. Il n’est pas nécessaire d’y toucher pour redresser la machine, la bague les remet d’elle-même à sa place ». Le Progrès dentaire, publié par C. Ash et Fils, Paris 1895, non p.

Angles droits et têtes orientables

Angles droits et têtes orientables.
Tête d’angle droit N° 1 fixé sur la pièce à action courbe. Cette tête peut être orientée pour obtenir un angle aigu ou obtus.
Angle droit N° 2 à tête fixe, Le Progrès dentaire, publié par C. Ash et Fils, Paris 1895, non p.

Batterie primaire « Elwood » (Cuttriss, Wallis et Cie)

Batterie primaire « Elwood » (Cuttriss, Wallis et Cie) pour charger un accumulateur E. P. S. de quatre éléments. Source d’électricité de province. Rappelons que l’électricité est arrivée en premier à Paris à la fin du XIXe s., Le Progrès dentaire, publié par C. Ash et Fils, Paris 1895, non p.

Tour à pédale électrique

Tour à pédale électrique, marque Ash. Le moteur est fixé sur la tige centrale et commandé par une deuxième pédale.
Fig. 1 : moteur pour courant continu de 50 ou 100 volts. Ce moteur fonctionne avec accumulateur et batterie primaire. Le Progrès dentaire, publié par C. Ash et Fils, Paris 1895, non p.

Page de titre : Dorn, Rudolf, Die Elektricität und ihre Verwendung un der Zahnheilkunde, George Thieme, Leipzig, 1898

(BIU Santé 51093)

DOSSIER Piles, batteries, accumulateurs

Dorn, Rudolf, Die Elektricität und ihre Verwendung un der Zahnheilkunde, George Thieme, Leipzig, 1898

CONSULTER LE CATALOGUE (15 images) >>>

Différentes pédales électriques

Différentes pédales électriques, Dorn, Rudolf, Die Elektricität und ihre Verwendung un der Zahnheilkunde, George Thieme, Leipzig, 1898, p. 116

Pièce à main avec son moteur

Moteur électrique à fraiser, dérivé de celui de Green en plus maniable, Dorn, Rudolf, Die Elektricität und ihre Verwendung un der Zahnheilkunde, George Thieme, Leipzig, 1898, p. 108

Page de titre : A. Aubry, Catalogue illustré des instruments de chirurgie, Paris, Bd St Michel, 1900

Coll. part

Porte-forets à colonne torse et fraise

Fig. 418. Porte-forets à colonne torse et fraise, A. Aubry, Catalogue illustré des instruments de chirurgie, Paris, Bd St Michel, 1900, p. 122

Page de titre : Lemaire L. sucr. Heymen Billard, Catalogue illustré de dents minérales, métaux, instruments, meubles, et toutes fournitures pour MM les dentistes, ca 1900

(BIU santé 25669)

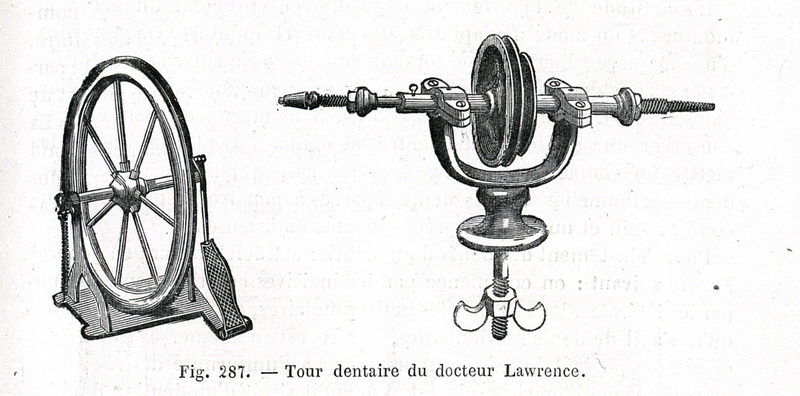

DOSSIER. Huit tours dentaires

Figs. 277, dont quatre de fabrication S. S. White, Lemaire L. sucr. Heymen Billard, Catalogue illustré de dents minérales, métaux, instruments, meubles, et toutes fournitures pour MM les dentistes, ca 1900, p. 178 à 181

CONSULTER LE CATALOGUE (4 images) >>>

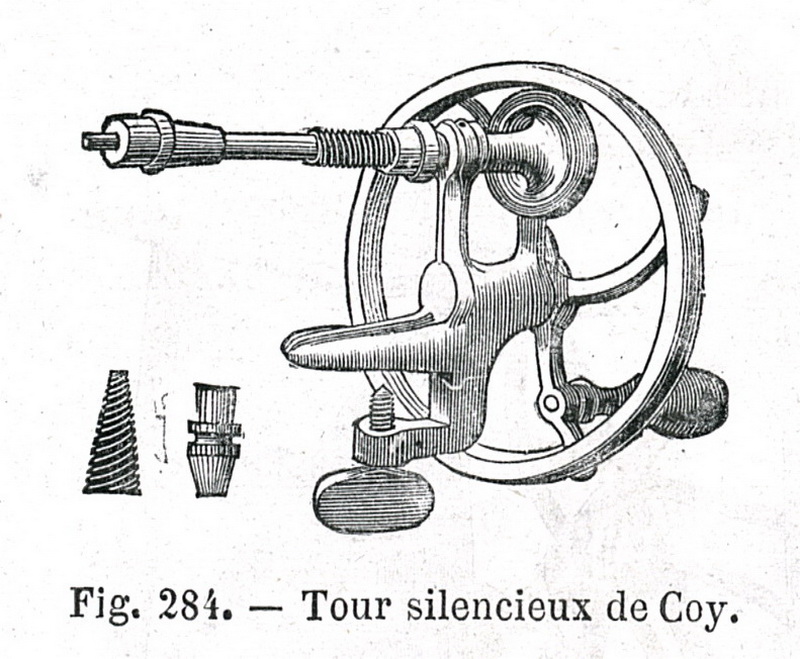

DOSSIER. Contre-angles et pièces à main

Fig. 279, 280 et 280 bis pièces à main. Fig. 283, 284, contre-angles, Lemaire L. sucr. Heymen Billard, Catalogue illustré de dents minérales, métaux, instruments, meubles, et toutes fournitures pour MM les dentistes, ca 1900, p. 183 à 188

Page de titre : Geo, Poulson, Instrumente für das Operations-Zimmer, Preis-Liste N°1, Hamburg, 1901

(Coll. Part.)

Divers porte-fraises à main

Geo, Poulson, Instrumente für das Operations-Zimmer, Preis Liste N°1, Hamburg, 1901, p. 82

Porte-fraise mécanique de Ward

Porte-fraise mécanique de Ward, manche en forme de croissant en ivoire qui actionne la rotation, corps en ivoire rainuré, tige métal pour fraises et forets, 1840

(Cliché, ASPAD)

Fraises diverses, limes, etc., pour porte-fraises

Fraises diverses, limes, etc., pour porte-fraises, Geo, Poulson, Instrumente für das Operations-Zimmer, Preis Liste N°1, Hamburg, 1901, p. 83

Angle droit avec fraise

Angle droit N°1b avec fraise monté et démonté, Geo, Poulson, Instrumente für das Operations-Zimmer, Preis Liste N°1, Hamburg, 1901, p. 18

Première page de couverture, Alfred Joliot, Prix-courant illustré, Outils, Instruments, Fournitures dentaires, 103, rue Saint-Martin, Paris, 1903

(BIU Santé 156766-436-14)

Page de titre : Alfred Joliot, Prix-courant illustré, Outils, Instruments, Fournitures dentaires, 103, rue Saint-Martin, Paris, 1903

(BIU Santé 156766-436-14)

Fraises à main et forets

Fraises à main, forets et manche octogonale, Alfred Joliot, Prix-courant illustré, Outils, Instruments, Fournitures dentaires, 103, rue Saint-Martin, Paris, 1903, p. 67

Trois fraises boules à main

Trois tailles de fraises boules à main, tout métal, marque illisible, fin XIXe s.

(Musée dentaire de Lyon, cliché P Baron)

Machine à fraiser

Machine à fraiser, roue de côté, porte-fourreau et joint flexibles, Alfred Joliot, Prix-courant illustré, Outils, Instruments, Fournitures dentaires, 103, rue Saint-Martin, Paris, 1903, p. 76

Bras pour machine à fraiser

Bras pour machine à fraiser avec tête articulée, porte fourreau et joint flexibles, Alfred Joliot, Prix-courant illustré, Outils, Instruments, Fournitures dentaires, 103, rue Saint-Martin, Paris, 1903, p. 77

Pièces à main pour machine à fraiser

n° 420, pièce à main avec joint flexible, n° 422, pièce à main seule, Alfred Joliot, Prix-courant illustré, Outils, Instruments, Fournitures dentaires, 103, rue Saint-Martin, Paris, 1903, p. 78

Angles pour machine à fraiser

N° 424, angle droit à ressort pour pièce à main,
N° 426, angle droit, nez fendu, tête ronde
N° 428, universel pour pièce à main
Alfred Joliot, Prix-courant illustré, Outils, Instruments, Fournitures dentaires, 103, rue Saint-Martin, Paris, 1903, p. 79

Page de titre : Jetter & Scheerer, Catalogue illustré, Société anonyme. Tuttlingen, 6^e édition 1905

(BIU Santé 11027)

L’usine de Jetter & Scheerer à Tuttlingen

L’usine de Jetter & Scheerer à Tuttlingen dans son environnement

Tour à fraiser mural électrique à rhéostat

Tour à fraiser mural électrique à rhéostat, marque Esculape, électromoteur Globe.
Un bras fixé perpendiculairement au mur comprend deux poulies qui soutiennent le cordon conducteur guipé sur lequel sont à gauche le moteur et à droite le contrepoids.
Le moteur est pour courant continu pour 110 ou 220 volts. Il marche par accumulateurs 10-12 volts. Jetter & Scheerer, Catalogue illustré, Société anonyme. Tuttlingen, 6^e édition 1905, p. 503

Machines à fraiser à pédale

Machines à fraiser à pédale : Elles sont toutes deux munies d’un grand volant latéral de Doriot et d’un ressort de Pitman. Jetter & Scheerer, Catalogue illustré, Société anonyme. Tuttlingen, 6^e édition 1905, p. 504

Bras de machines à fraiser

Bras de machines à fraiser
Fig. 27,448, bras de machines à fraiser avec tête articulée de S. S. White. Pièce flexible avec pièce à main N° 7 de S. S. White
Fig. 27,452, bras de machines à fraiser de Parsons Shaw avec pièce flexible, support pour le bras, pièce à main N° 7 de S. S. White.
Jetter & Scheerer Catalogue illustré, Société anonyme. Tuttlingen, 6^e édition 1905, p. 507

Machines à fraiser à pédale

Machines à fraiser à pédale
Machines à fraiser à pédale de S. S. White, avec volant sur le côté et tige réglable. Diamètre du volant 32 cm. La pédale est placée du côté gauche. Cette disposition est préférable à la disposition à droite pour les opérateurs manœuvrant la machine eux-mêmes. Jetter & Scheerer Catalogue illustré, Société anonyme. Tuttlingen, 6^e édition 1905, p. 505

Bras de machines à fraiser

Bras de machines à fraiser
Fig. 27,440, bras des deux machines à fraiser avec tête articulée de S. S. White et pièce à main N° 4 de S. S. White
Fig. 27, 445, bras de machine à fraiser de Parsons Shaw avec pièce flexible, support pour le bras, pièce à main N° 4 de S. S. White.
Jetter & Scheerer Catalogue illustré, Société anonyme. Tuttlingen, 6^e édition 1905, p. 506

Page de titre : Maison Mathieu, Bon & Schaerer, successeurs, Fabrique d’instruments de chirurgie, Paris, ca. 1907

(BIU Santé 187848)

Machines à fraiser à pédale

Machines à fraiser à pédale
Fig. 36080. Machine à fraiser ordinaire avec pédale à gauche, bras de tour articulé et pièce à main n° 7
Fig. 36084. Machine à fraiser du type S. S. White avec pédale à gauche, bras de tour articulé et pièce à main n° 7
Maison Mathieu, Bon & Schaerer, successeurs, Fabrique d’instruments de chirurgie, Paris, ca. 1907, p. 275

Pièces à main et Angle droit

Pièces à main et Angle droit, Maison Mathieu, Bon & Schaerer, successeurs, Fabrique d’instruments de chirurgie, Paris, ca. 1907, p. 275

Tours muraux à fraiser électriques

Tours muraux à fraiser électriques modèles Klingelfuss
Modèle du haut : Tour à fraiser pour courant continu avec bras mobile en tous sens. Trois modèles de moteurs : pour 12 volts, 100-130 et 130-250 volts
Modèle du bas : Tour à fraiser à poids pour courant continu 12 volts, 100-130 ou 130-250 volts ou courant alternatif 100-130 volts et 40-52 périodes.
Maison Mathieu, Bon & Schaerer, successeurs, Fabrique d’instruments de chirurgie, Paris, ca. 1907, p. 276

Moteur électrique, marque Fr. Klinglelfuss & C° Basel (Schweiz), 1890

Moteur électrique et angle droit, marque Fr. Klinglelfuss & C° Basel (Schweiz), 281 et rhéostat à pied, 1890

(Musée dentaire de Lyon, cliché P. Baron)

Moteur électrique, marque Fr. Klinglelfuss & C° Basel (Schweiz), 1890

Moteur électrique et angle droit, marque Fr. Klinglelfuss & C° Basel (Schweiz), 281 et rhéostat à pied, 1890

(Musée dentaire de Lyon, cliché P. Baron)

Moteur électrique, marque Fr. Klinglelfuss & C° Basel (Schweiz), 1890

Moteur électrique et angle droit, marque Fr. Klinglelfuss & C° Basel (Schweiz), 281 et rhéostat à pied, 1890

(Musée dentaire de Lyon, cliché P. Baron)

Page de titre : Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, oct, 1910

(BIU Santé P9)

Tour à fraiser mural électrique à rhéostat

Tour à fraiser mural électrique à rhéostat (marque Electro dental MFG Co.), Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin , oct., 1910, p. XV

Tour à fraiser mural électrique à rhéostat

Tour à fraiser mural électrique à rhéostat (marque Electro dental MFG Co.), en situation avec le fauteuil, Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin , oct. 1910, p. XVII

Page de titre : Geo, Poulson, Zahnärtzliche Bohrmaschinen und Zubehör, Preis-Liste N°2, Hamburg, Février 1912

(Coll. Part.)

Tour à pédale

Tour à pédale, Geo, Poulson, Zahnärtzliche Bohrmaschinen und Zubehör, Preis-Liste N°2, Hamburg, Février 1912, p. 2

DOSSIER. Moteurs et tours électriques

Moteurs et tours électriques, Geo, Poulson, Zahnärtzliche Bohrmaschinen und Zubehör, Preis-Liste N°2, Hamburg, Février 1912, p. 15-19

CONSULTER LE CATALOGUE (6 images) >>>

DOSSIER. Angles droits

Angles droits, Geo, Poulson, Zahnärtzliche Bohrmaschinen und Zubehör, Preis-Liste N°2, Hamburg, Février 1912, p. 5, 7, 8, 9, 10

CONSULTER LE CATALOGUE (5 images) >>>

Angle universel

Angle universel, Geo, Poulson, Zahnärtzliche Bohrmaschinen und Zubehör, Preis-Liste N°2, Hamburg, Février 1912, p. 20

DOSSIER. Pièces à main et transmissions

Pièces à main et transmissions , Geo, Poulson, Zahnärtzliche Bohrmaschinen und Zubehör, Preis-Liste N°2, Hamburg, Février 1912, p. 4, 12, 14, 21

CONSULTER LE CATALOGUE (6 images) >>>

Page de titre : Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, juli, 1912

(BIU Santé P9)

Tour à fraiser mural électrique « Phönix », à rhéostat

Tour à fraiser mural électrique marque ASH, type « Phönix », à rhéostat, Correspondenz –Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, juli, 1912, p. VI

Page de titre : Corresponden-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, oct. 1912

Tour à fraiser électrique sur pied, à rhéostat rangé et sorti

Tour à fraiser électrique sur pied, à rhéostat, marque Ash & Sons, modèle Berliner Klinik, Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin , oct. 1912, p. II et III

Tour à fraiser électrique sur pied, à rhéostat rangé et sorti

Tour à fraiser électrique sur pied, à rhéostat, marque Ash & Sons, modèle Berliner Klinik, Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin , oct. 1912, p. II et III

Page de titre : Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, avr. 1913

(BIU Santé P9)

Angle-droit et contre-angles interchangeables sur le même manche

Angle- droit et contre-angles interchangeables sur le même manche, brevet anglais D.R.P.A, Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, avr. 1913, p. X

Page de titre : Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, oct. 1913

(BIU Santé P9)

Tour à fraiser mural électrique « Phönix », à rhéostat

Tour à fraiser mural électrique, marque ASH, type « Phönix », à rhéostat, moteur Kugel, Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin 1913, p. XII

Tour à fraiser mural électrique « Phönix », à rhéostat

Tour à fraiser mural électrique « Phönix », à rhéostat , avec un cordon enroulé pour courant continu ou courant alternatif , marque Ash, Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, 1913, p. XIV

Page de titre : Michel Bruneau & Cie, Catalogue illustré d’instruments de chirurgie, Paris, Ploton & Chave, 1913

(Musée AP-HP)

Fraises à main

Fig. 2014. Fraises à main, Michel Bruneau & Cie, Catalogue illustré d’instruments de chirurgie, Paris, Ploton & Chave, 1913, p. 89

Page de titre : Guyot, Fabrique d’instruments de chirurgie, mobilier chirurgical, appareils de stérilisation, orthopédie et bandages, ceintures et corsets, Paris, 1914-1915

(Biu Santé 27816)

Tour à fraiser et angle droit

Fig. 4630. Tout à fraiser complet avec bras, avec tête articulée
Fig. 4631. Angle droit
Guyot, Fabrique d’instruments de chirurgie, mobilier chirurgical, appareils de stérilisation, orthopédie et bandages, ceintures et corsets, Paris, 1914-1915, p. 437

Page de titre : A. Créange, Catalogue général de fournitures dentaires, Paris, c. 1920

(Coll. Part.)

Manches porte-fraises

Manches porte-fraises, A. Créange, Catalogue général de fournitures dentaires, Paris, c. 1920, p. 249

Porte-fraise mécanique de Ward, 1840

Porte-fraise mécanique de Ward, manche en forme de pommeau en bois qui actionne la rotation, tige métal guillochée en partie, 1840

(Cliché, ASPAD)

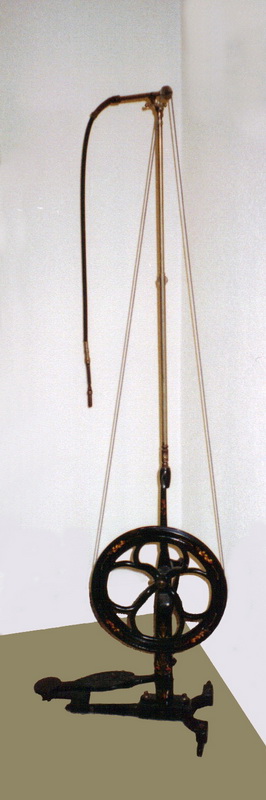

Machines à fraiser

Gauche, machine à fraiser Duplex Spring, support flexible
Droite, machine à fraiser Duplex Spring, support flexible, fabrication S. S. White, A. Créange, Catalogue général de fournitures dentaires, Paris, c. 1920, p. 171

DOSSIER. Parties supérieures pour machines à fraiser

Diverses parties supérieures pour machines à fraiser. N°1 et 2, p. 174. N° 3 et 4, p. 176. N° 7 et 8, p. 177, A. Créange, Catalogue général de fournitures dentaires, Paris, c. 1920

CONSULTER LE CATALOGUE (3 images) >>>

Pièces à main

Pièces à main, n° 1 à 3. A. Créange, Catalogue général de fournitures dentaires, Paris, c. 1920, p. 173

Angles droits, aigus et obtus

Angles droits, aigus et obtus, A. Créange, Catalogue général de fournitures dentaires, Paris, c. 1920, p. 178

Contra Angle S. S. White

Contra Angle S. S. White, A. Créange, Catalogue général de fournitures dentaires, Paris, c. 1920, p. 179

Angles universels

Angles universels, ils permettent d’avoir trois angles, droit, aigu et obtus. A. Créange, Catalogue général de fournitures dentaires, Paris, c. 1920, p. 180

Porte-lime, porte-scie, porte-ruban, du Dr Brown

Porte-lime, porte-scie, porte ruban, du Dr Brown, S. S. White. « Cet instrument permet à l’opérateur de se servir de sa machine à fraiser pour l’emploi des limes, scies à séparer ou des rubans à polir ». A. Créange, Catalogue général de fournitures dentaires, Paris, c. 1920, p. 179

Contre angle, porte-lime, porte-scie, 1920

Contre angle, porte-lime, porte-scie, S. S. White, appparentés à celui du Dr Brown
Porte-lime, porte-scie, porte ruban, du Dr Brown. Instrument permet à l’opérateur de se servir de ce contre-angle spécial qui transforme le mouvement rotatif en mouvement de va et vient latéral. 1920

(Musée dentaire de Lyon, cliché P. Baron)

Page de titre : Claudius, Sons and Co. Ash, Ltd, Catalogue d’instruments dentaires, Londres, 1920 (édition française)

(BIU Santé 200115)

Maison et usine à Londres

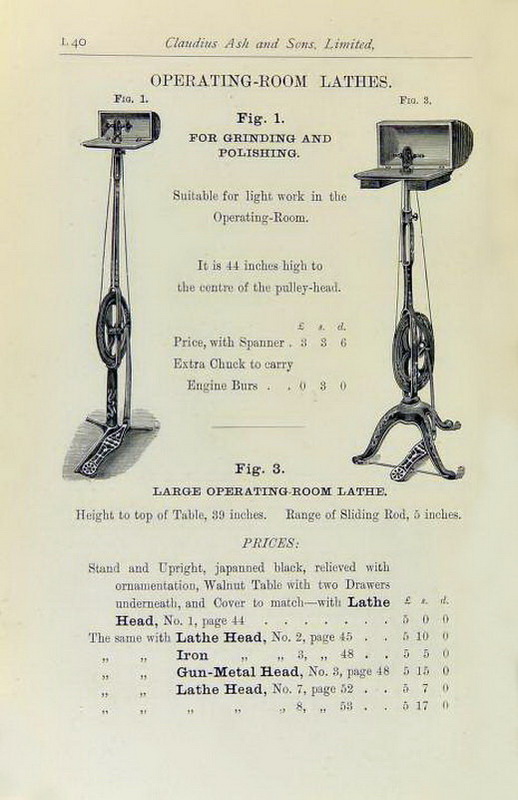

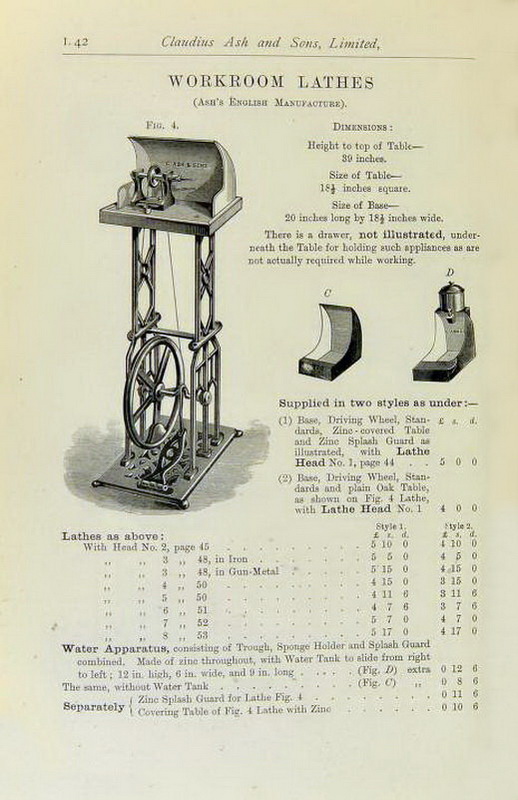

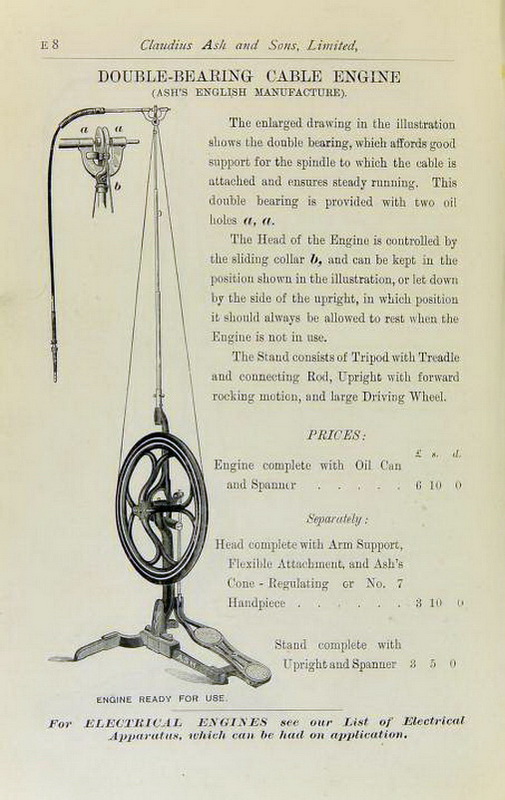

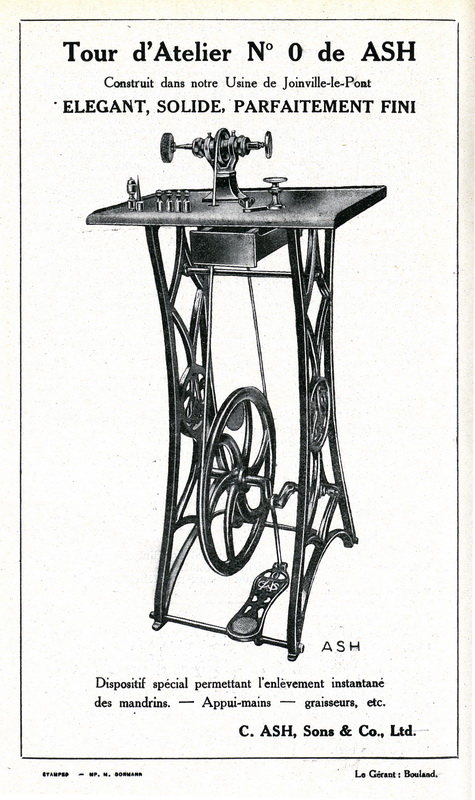

Tours dentaires à pédale

E 2, tour dentaire à double coussinet
E 3, tour à fraiser, Modèle C
Claudius, Sons and Co. Ash, Ltd, Catalogue d’instruments dentaires, Londres, 1920

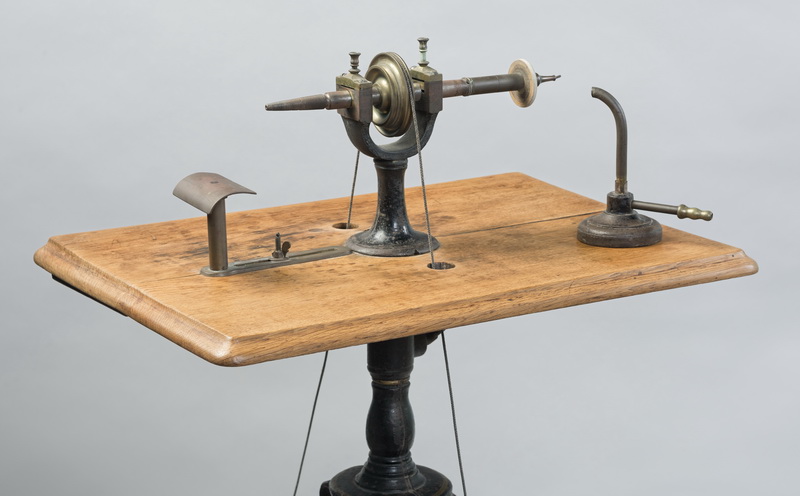

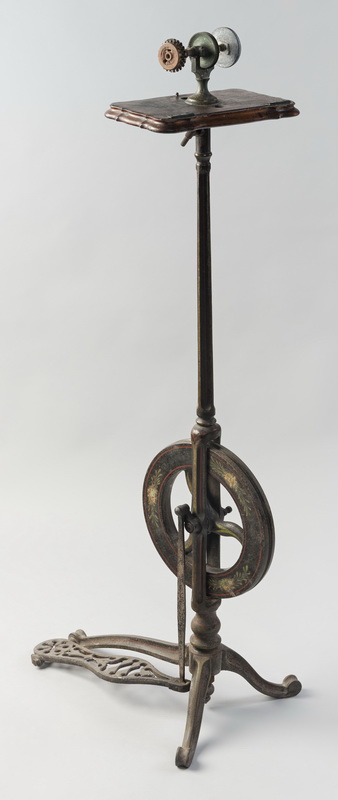

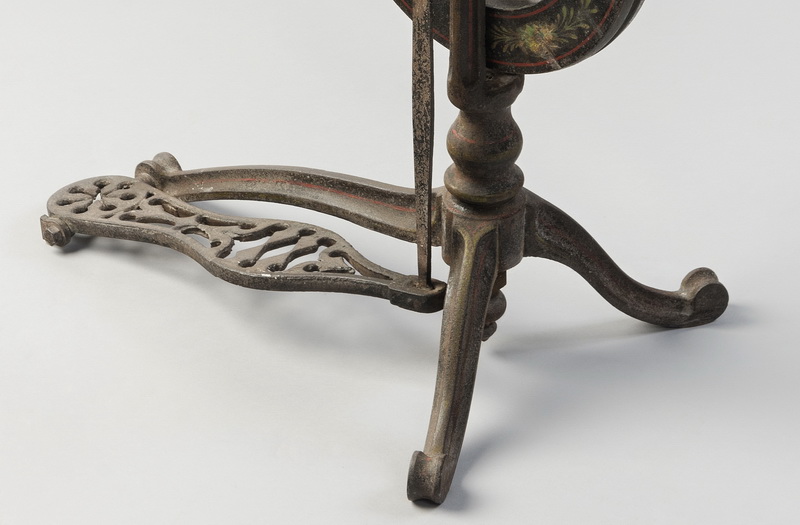

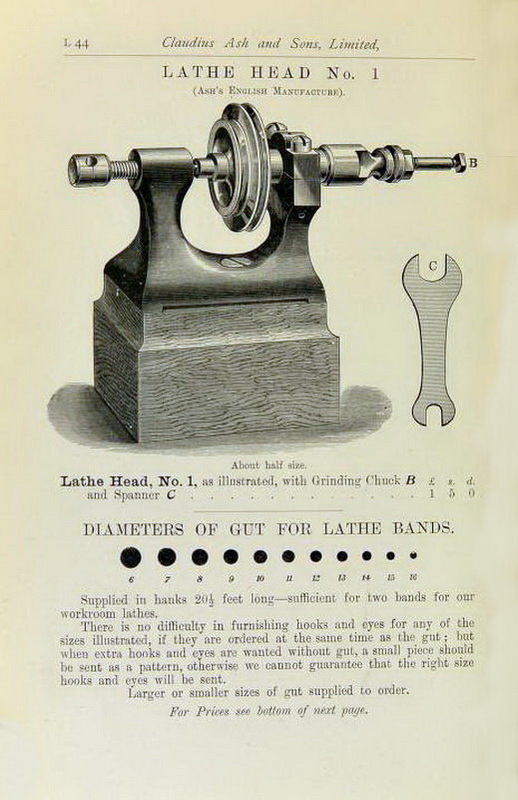

Tours dentaires à pédale

E 2, tour dentaire à double coussinet
E 3, tour à fraiser, Modèle C
Claudius, Sons and Co. Ash, Ltd, Catalogue d’instruments dentaires, Londres, 1920

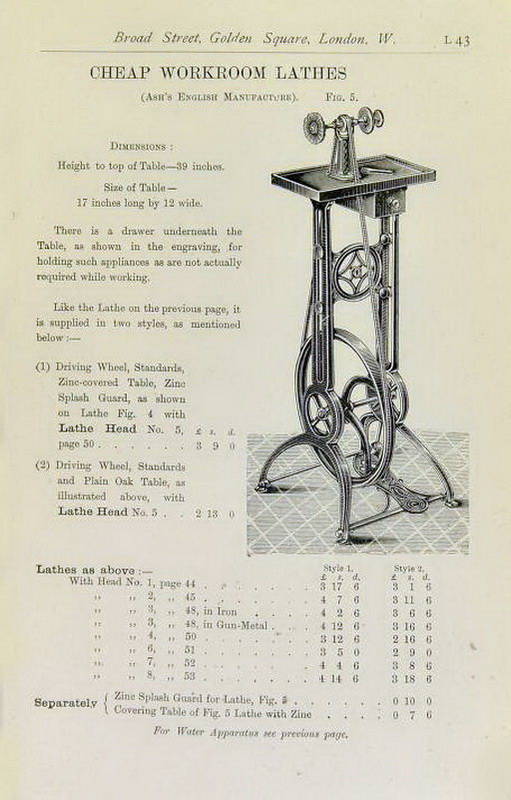

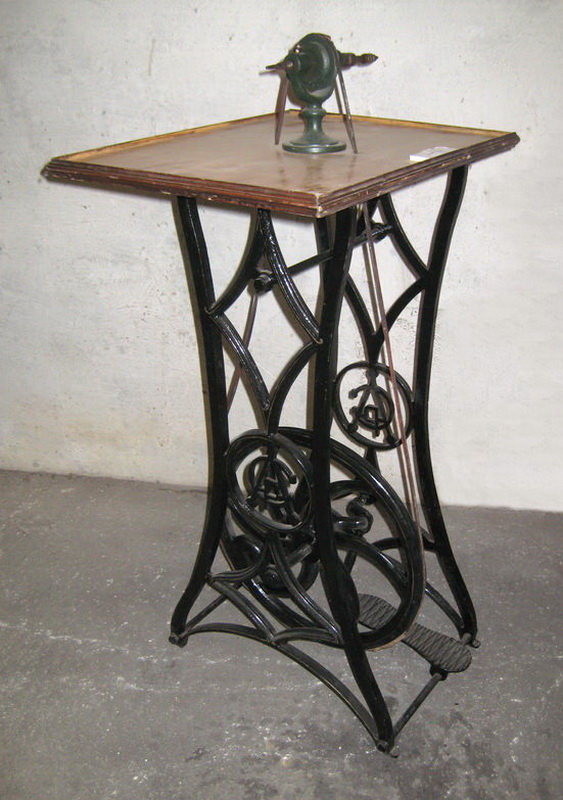

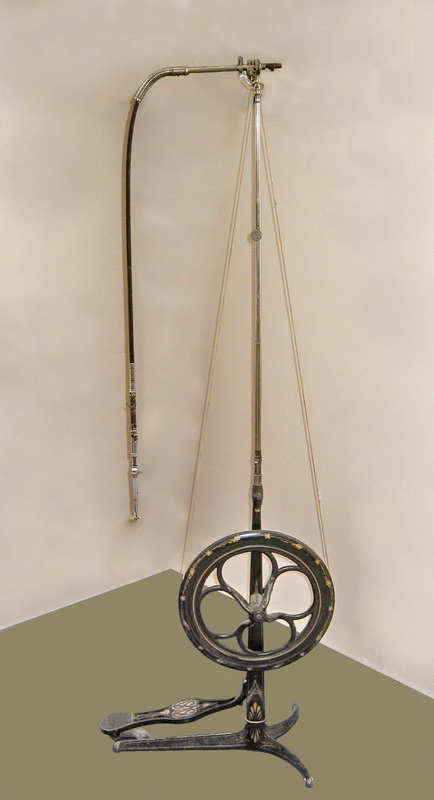

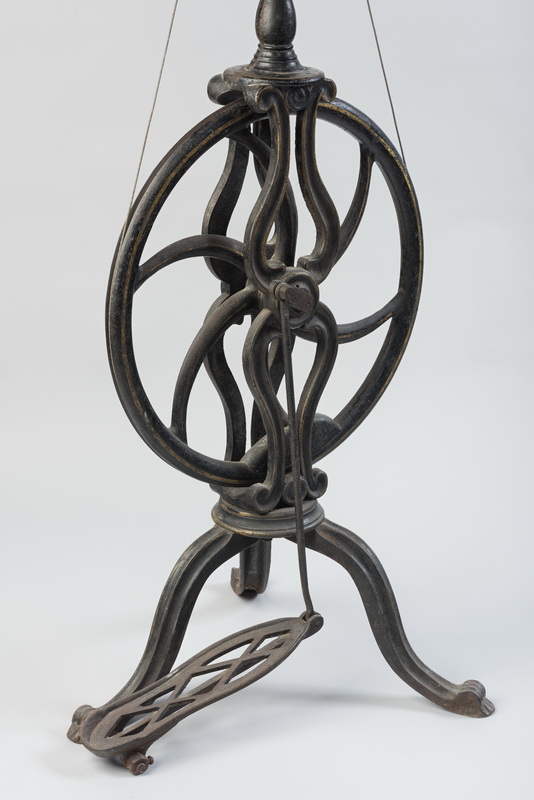

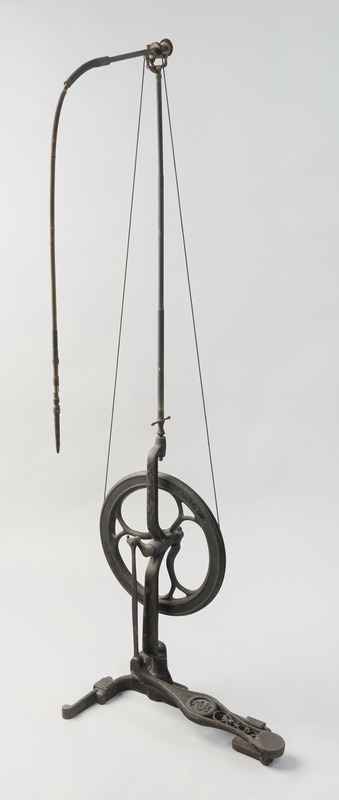

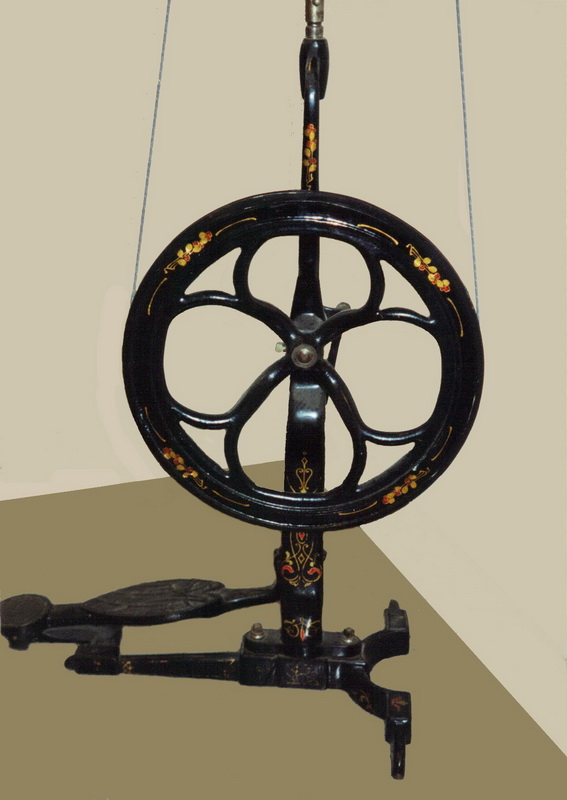

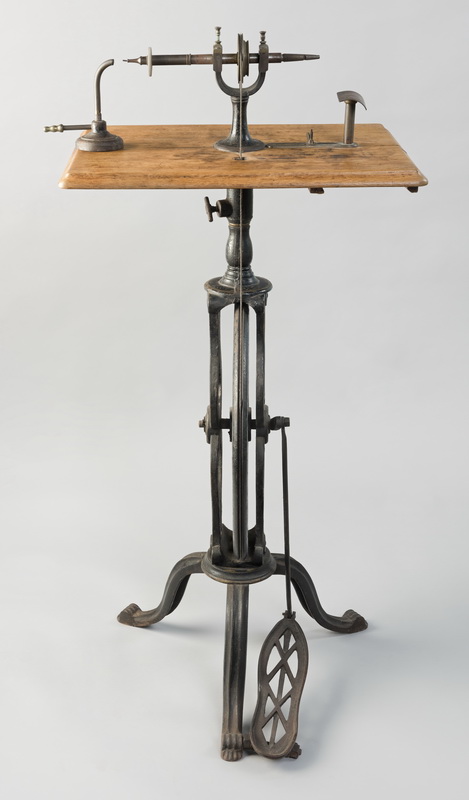

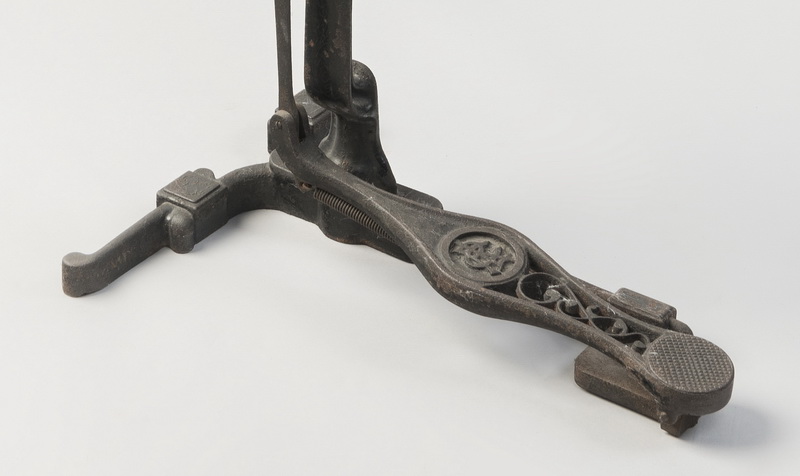

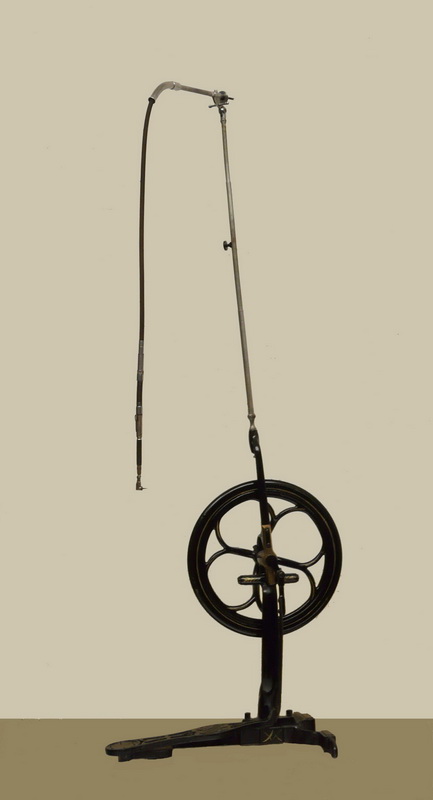

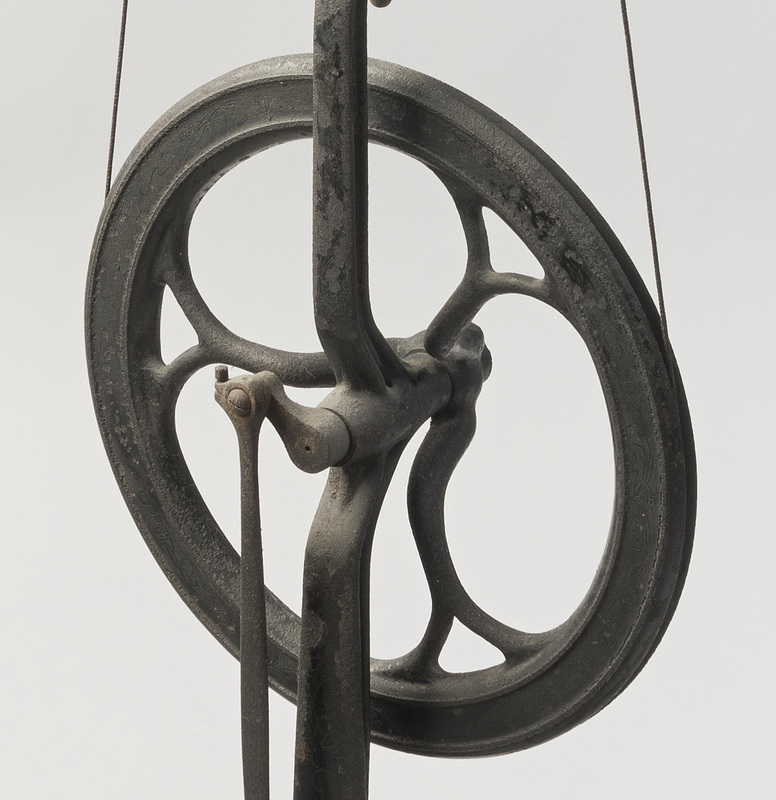

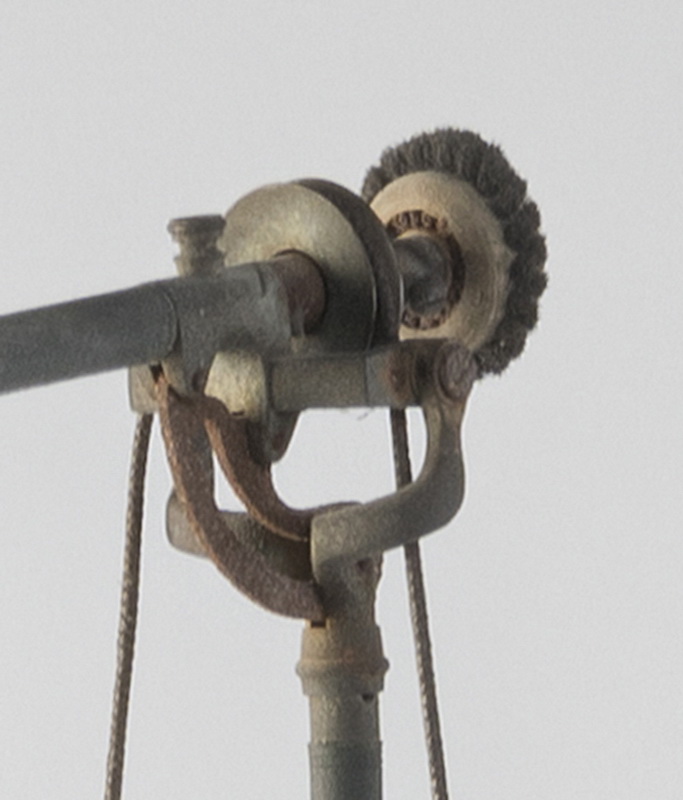

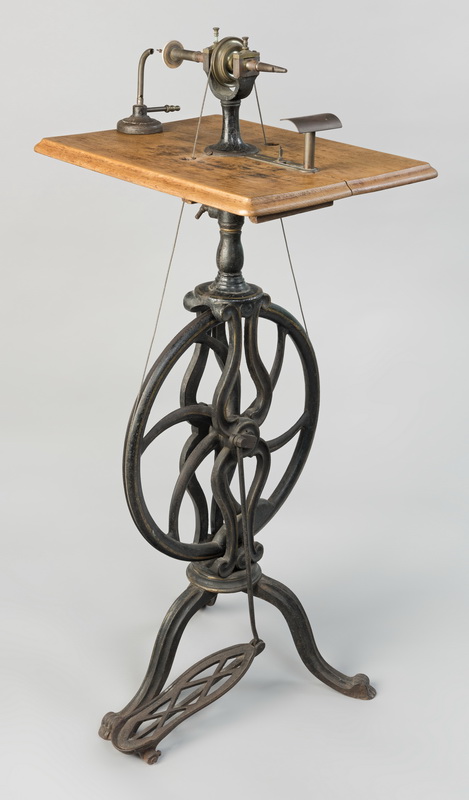

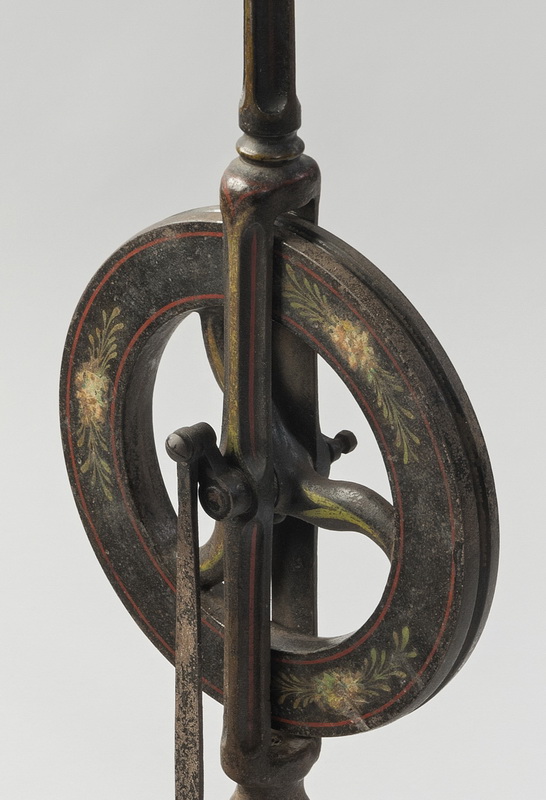

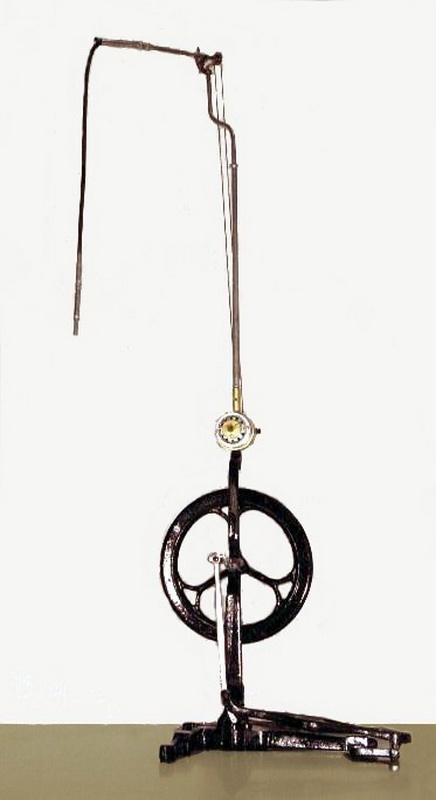

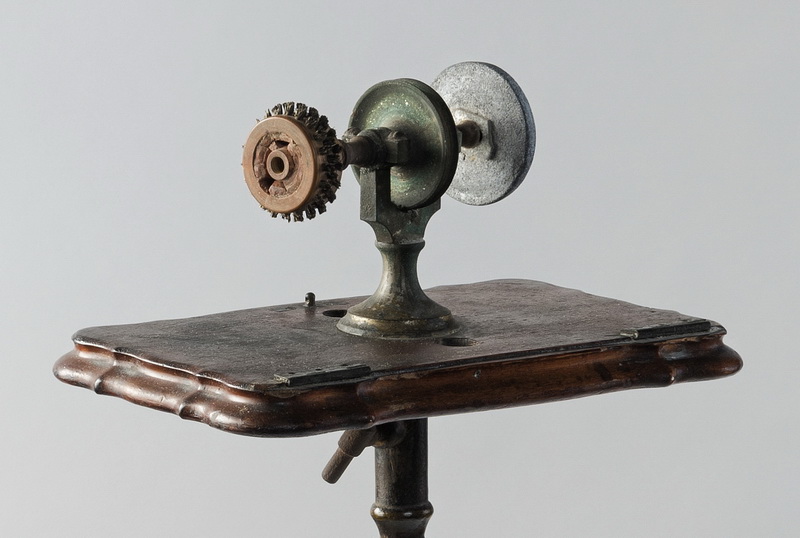

Tour à pied de Morisson, après 1871

Tour à pied de Morisson, par C. Ash & sons, marque sur la pédale C R L, après 1871
H x L x l (en cm) 140 x 48 x 34

AP 2003 6.3.12.1 (Musée AP-HP, cliché F. Marin)

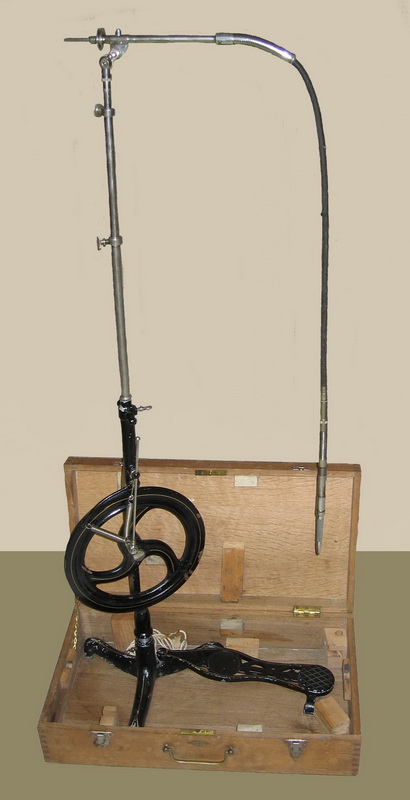

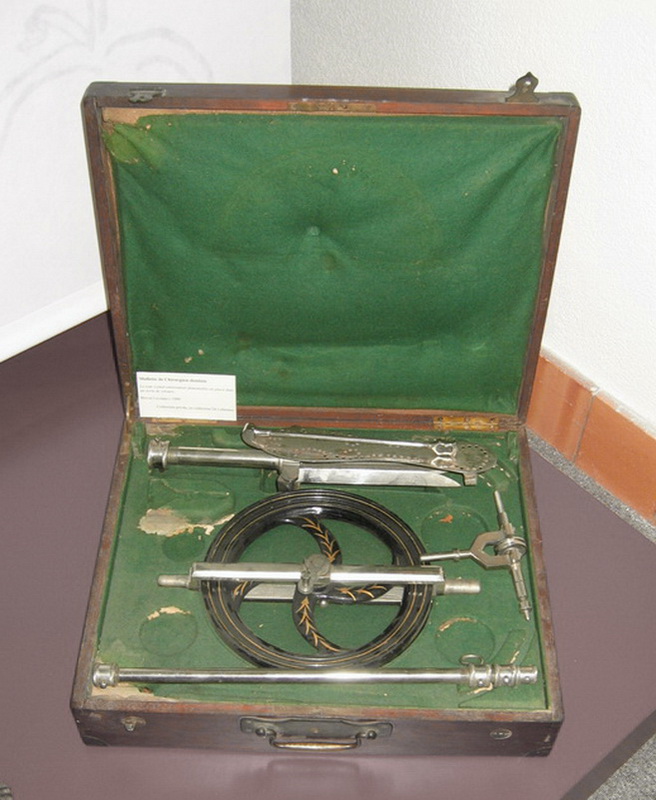

Tours à pédale portatifs et mallettes

E 4 Tour à fraiser portatif de Ash, N°. 2 (Fabrication anglaise)
E 3 Tour portatif de Ash, N°. 3 (Extra-léger) adopté par l’armée française
Claudius, Sons and Co. Ash, Ltd, Catalogue d’instruments dentaires, Londres, 1920

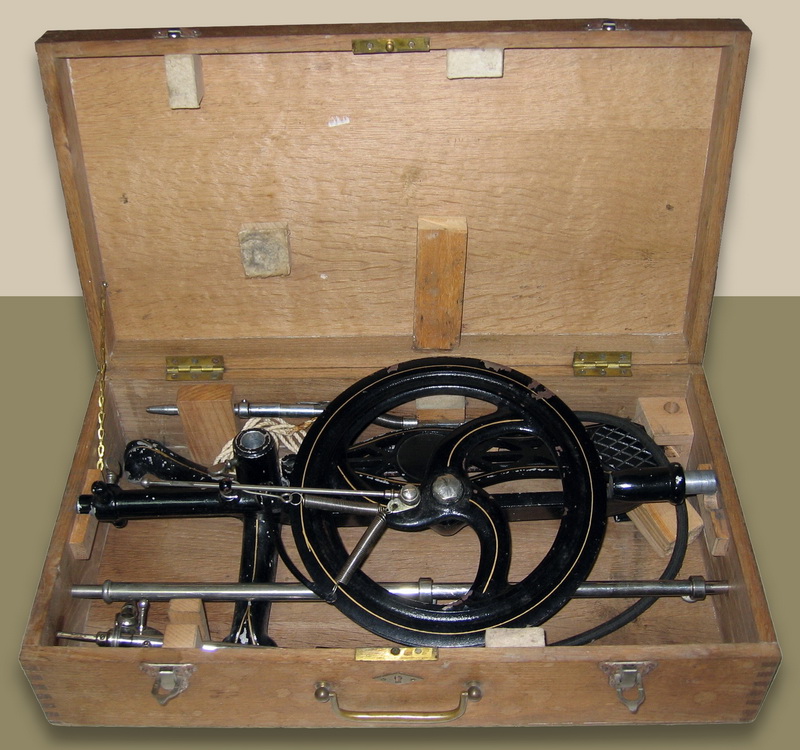

Tours à pédale portatifs et mallettes

E 4 Tour à fraiser portatif de Ash, N°. 2 (Fabrication anglaise)
E 3 Tour portatif de Ash, N°. 3 (Extra-léger) adopté par l’armée française
Claudius, Sons and Co. Ash, Ltd, Catalogue d’instruments dentaires, Londres, 1920

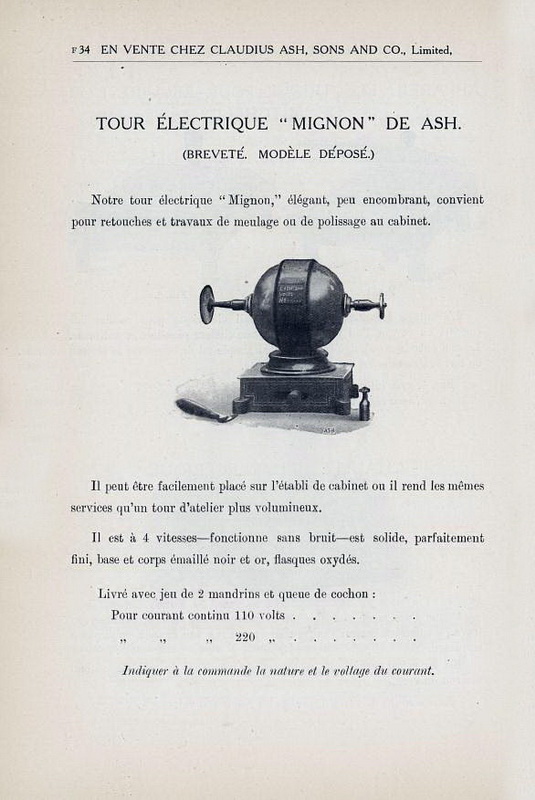

Tour électrique de cabinet de l’Electro Dental MFG. CO

Tour électrique avec bras pliant, Claudius, Sons and Co. Ash, Ltd, Catalogue d’instruments dentaires, Londres, 1920, F 5

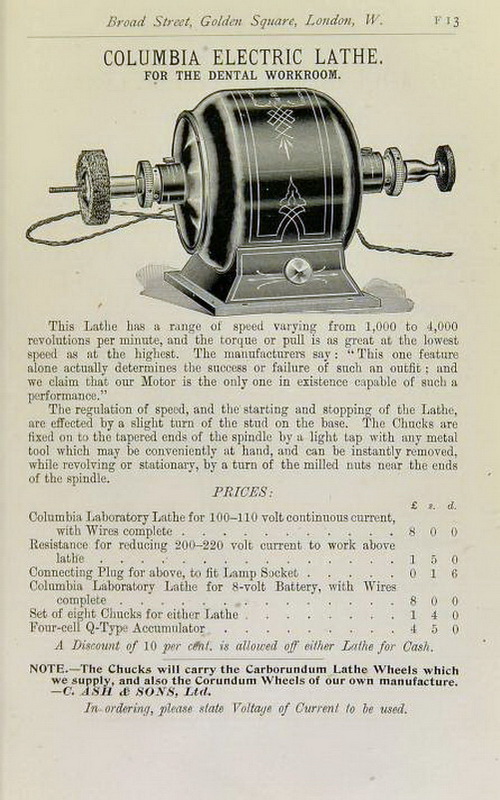

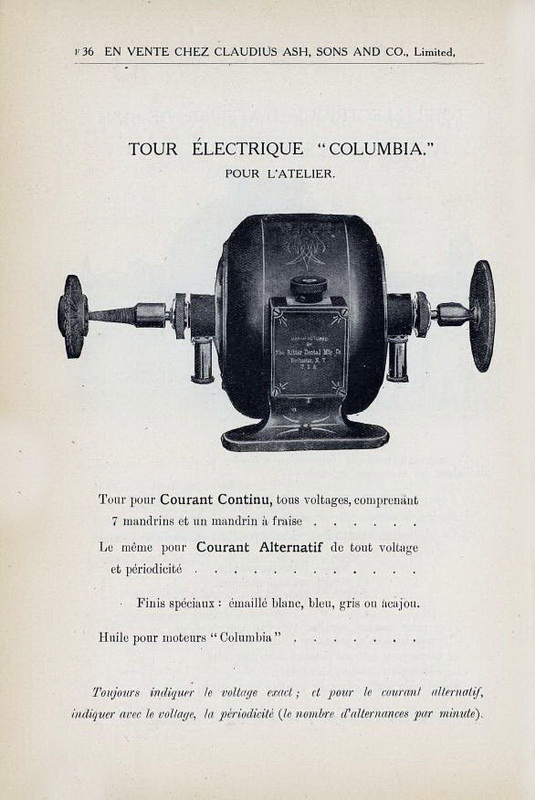

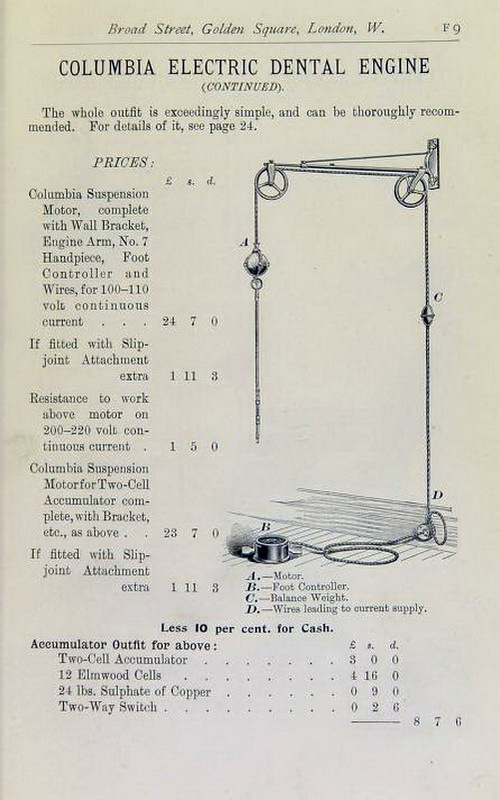

Tour électrique de cabinet « Columbia » de Ritter

Tour électrique « Columbia » de Ritter, type pivotant sur bras pliant, Modèle C., Bras flexible pour la transmission à corde et câble combinés, Claudius, Sons and Co. Ash, Ltd, Catalogue d’instruments dentaires, Londres, 1920, F 6

Tour électrique de cabinet de S. S. White

Tour électrique de cabinet de S. S. White avec transmission à corde, Modèle A et avec bras flexible Modèle B, Claudius, Sons and Co. Ash, Ltd, Catalogue d’instruments dentaires, Londres, 1920, F 7

Tour électrique mural de Ash

Tour électrique mural de Ash avec support extensible articulé, transmission à corde, Claudius, Sons and Co. Ash, Ltd, Catalogue d’instruments dentaires, Londres, 1920, F 3

Tour électrique de Ash à suspension

Tour électrique de Ash à suspension avec bras flexible et pièce à main N° 7, , Claudius, Sons and Co. Ash, Ltd, Catalogue d’instruments dentaires, Londres, 1920, F 4

DOSSIER. Pièces à main, angles droits et contre angles

Claudius, Sons and Co. Ash, Ltd, Catalogue d’instruments dentaires, Londres, 1920, E 6 à E 11

CONSULTER LE CATALOGUE (6 images) >>>

Pièce à main perfectionnée avec une seringue à eau

Pièce à main perfectionnée du Dr C. – H. Stokes avec une seringue à eau, présentée probablement pour la première fois dans Correspondenz-Blatt für Zahnärzte, Verlag von C. Ash & Sons, Berlin, juli, 1888, p. XVIII

Tour électrique sur Unit, équipement Junior, n° 16

Tour électrique sur Unit, équipement Junior, n° 16, marque Ryco, Correspondenz-Blatt für Zahnärzte, Verlag Gehring & Reimers G. M. B. H., Berlin, 1928, p. III

Tour mural électrique

Tour mural électrique, à rhéostat avec un bras fixé perpendiculairement au mur qui comprend deux poulies, marque Phonix, type Cyklon, Correspondenz-Blatt für Zahnärzte, Verlag Gehring & Reimers G. M. B. H., Berlin, 1928, p. I

Page de titre : Correspondenz-Blatt für Zahnärzte, Verlag Gehring & Reimers G. M. B. H., Berlin, 6, 1930

(BIU Santé P9)

Tour mural électrique

Tour mural électrique à rhéostat avec bras articulé, marque Cyklon avec « moteur allemand de haute performance », Correspondenz-Blatt für Zahnärzte, Verlag Gehring & Reimers G. M. B. H., Berlin, 6, 1930, p. III

Page de titre et première de couverture : E. Guyot, Fabrique d’instruments de chirurgie, mobilier chirurgical, stérilisation. Catalogue général. Paris : Crété, ca 1930.

(Musée AP-HP)

Page de titre et première de couverture : E. Guyot, Fabrique d’instruments de chirurgie, mobilier chirurgical, stérilisation. Catalogue général. Paris : Crété, ca 1930.

(Musée AP-HP)

Tour Guyot et angle droit

Fig. 841. Tour à fraiser à tête articulée, complet avec bras et pièce à main, slip-joint
Fig. 842. Angle droit pour d°
E. Guyot, Fabrique d’instruments de chirurgie, mobilier chirurgical, stérilisation. Catalogue général. Paris : Crété, ca 1930, p. 51
Ritter, dental equipments, ca 1930

(BIU Santé CIS/A 1192)
